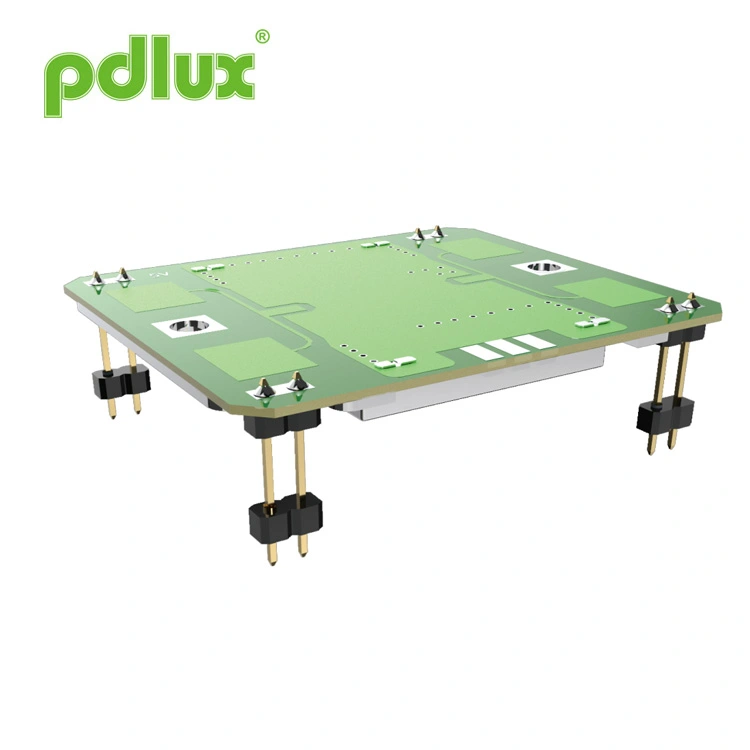

Moduł mikrofalowego czujnika radarowego bezpieczeństwa 10,587 GHz
Pdlux jest wyspecjalizowanym dostawcą mikrofalowego modułu czujnika radarowego bezpieczeństwa 10,587 GHz działającego w paśmie X (10,525–10,687 GHz, częstotliwość dostosowywana w zależności od regionu). Wyposażony w antenę krosową, DRO, niski pobór prądu i niewielkie rozmiary, zapewnia wykrywanie zarówno szerokokątne (płaszczyzna H), jak i wąskie (płaszczyzna E), co zapewnia elastyczny montaż. Zużycie energii można dodatkowo zmniejszyć poprzez tryb PWM. Zgodny z dyrektywą RoHS, nadaje się do systemów bezpieczeństwa, drzwi automatycznych, oświetlenia ruchomego, Internetu Rzeczy i czujników prędkości.
Model:PD-V9H
Wyślij zapytanie
PD-V9H
- Ustawienie częstotliwości: 10,587 GHz ± 10 M
- W tym antena krosowa
- DRO: Oscilato rezonatora dielektrycznego
- Niski pobór prądu stałego
- Mały rozmiar
- Zgodność z dyrektywą RoHS
| Przedmiot | Dane techniczne | |
| Ustawienie częstotliwości | 10,587 GHz ±10 M | |
| Stan | Ta = +25 C, Vin = +5 VDC | |
| Napięcie robocze | +5,0 ± 0,5 V prądu stałego | |
| Prąd operacyjny | <32 mA typ. | |
| Moc wyjściowa | 20 mW (13 dBm) E.I.R.P. typ. | |
| Stabilność częstotliwości | ±5 MHz maks. (Ta: -30 do +55 C) | |
| Wrażliwość na straty zwrotne | -90 dBc typ. | |
| Emisja drugiej harmonicznej | Zakres -40 dBm | |

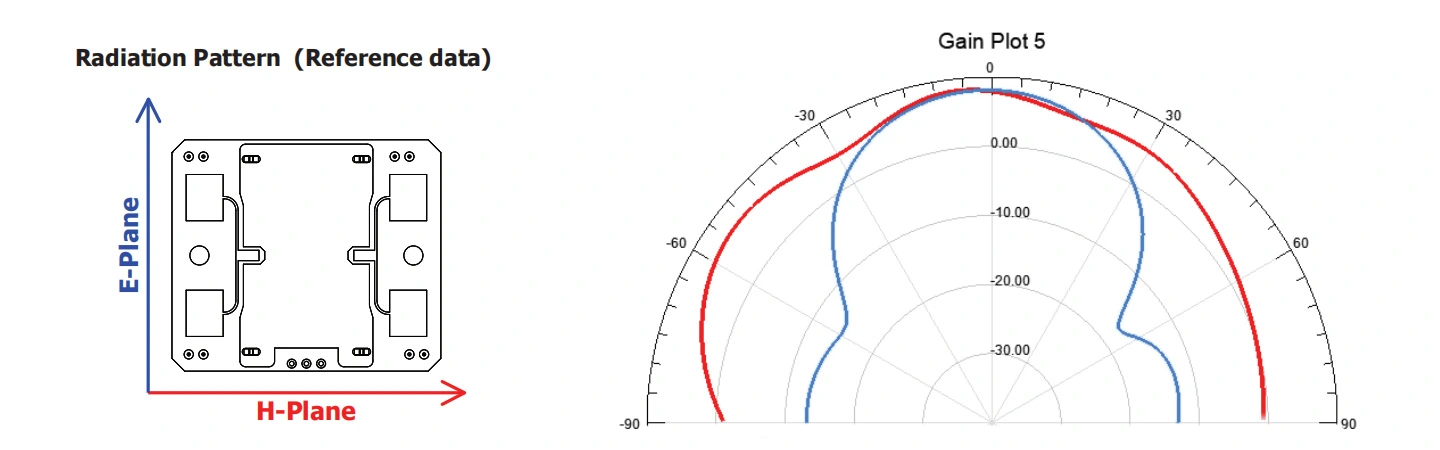

| Szerokość wiązki anteny (-3 dB) | E-samolot | 36 stopni nom. (Teoretyczny pełny kąt 72 stopnie) |
| Płaszczyzna H | 72 stopnie nom. (Teoretyczny pełny kąt 144 stopni) | |
| Interfejs RF | Antena krosowa | |
| Zakres temperatur | -30 do +55 C (standardowy zakres zastosowania), -40 do +80 C (maksymalny zakres zastosowania) | |
| Rozporządzenie dotyczące zgodności | -30 ETS 300 440 | |
Czujnik jasności serii PD-V9 działa w paśmie X. Częstotliwość robocza mieści się w zakresie częstotliwości od 10,525 GHz do
10,687 GHz. Użytkownicy muszą dokonywać zakupów w oparciu o dostosowanie zgodnie z przepisami dotyczącymi częstotliwości obowiązującymi w kraju, w którym się znajdują
zlokalizowany. Na przykład 10,525 GHz, 10,587 GHz, 10,687 GHz. Czujniki serii PD-V9 są szeroko stosowane w bezpieczeństwie i inwigilacji
produkty aplikacyjne, automatyczne czujniki drzwi, mobilne światła wykrywające, czujniki IoT, czujniki prędkości i różne czujniki mobilne
produkty.
Czujnik posiada detekcję dużego kąta w płaszczyźnie H i detekcję małego kąta Eplan. Użytkownicy mogą zamocować czujnik pod różnymi kątami, np
potrzebne podczas użytkowania. jakby użytkownicy chcieli, aby prąd pracy czujnika był jak najmniejszy, można ustawić tryb zasilania
czujnika w tryb PWM (cykl pracy), który może skutecznie zmniejszyć prąd roboczy.
Gdy użytkownicy napotkają następujące problemy podczas używania lub bezpośredniej wymiany oryginalnego czujnika.
1. Pierwsze użycie:
Jeśli używasz czujnika serii PD-V9 po raz pierwszy i napotkasz wysoką lub niewystarczającą czułość, powinieneś to zrobić
najpierw sprawdź stan ustawienia wzmocnienia obwodu wzmacniającego. Oraz czy metoda obliczeniowa używana przez MCU do przetwarzania sygnałów
jest właściwe. Ogólnie rzecz biorąc, znalezienie rozwiązania jest łatwe.
2. Możliwe problemy, które mogą pojawić się przy bezpośredniej wymianie wcześniej używanych czujników:
Podczas bezpośredniej wymiany wcześniej używanych czujników mogą również wystąpić problemy z wysoką i niską czułością, co może mieć miejsce
łatwo rozwiązać. Wystarczy zwiększyć obwód wzmacniający lub zmniejszyć wzmocnienie obwodu wzmacniającego. Nie ma potrzeby
rozważ algorytm przetwarzania sygnału MCU.
Pomoc, której początkujący mogą potrzebować podczas korzystania z:
Jeśli napotkasz trudności podczas korzystania z czujników serii PD-V9 i potrzebujesz pomocy. Możesz skontaktować się z nami poprzez e-mail. Ogólnie rzecz biorąc, odpowiedzi można uzyskać.
Wprowadzenie produktu:
Wprowadzenie produktu może być modyfikowane i ulepszane przez PDLUX w dowolnym momencie, jeśli zajdzie taka potrzeba. Niekoniecznie wszyscy zostaną powiadomieni w odpowiednim czasie.
