10-letnia wersja czujnika dymu

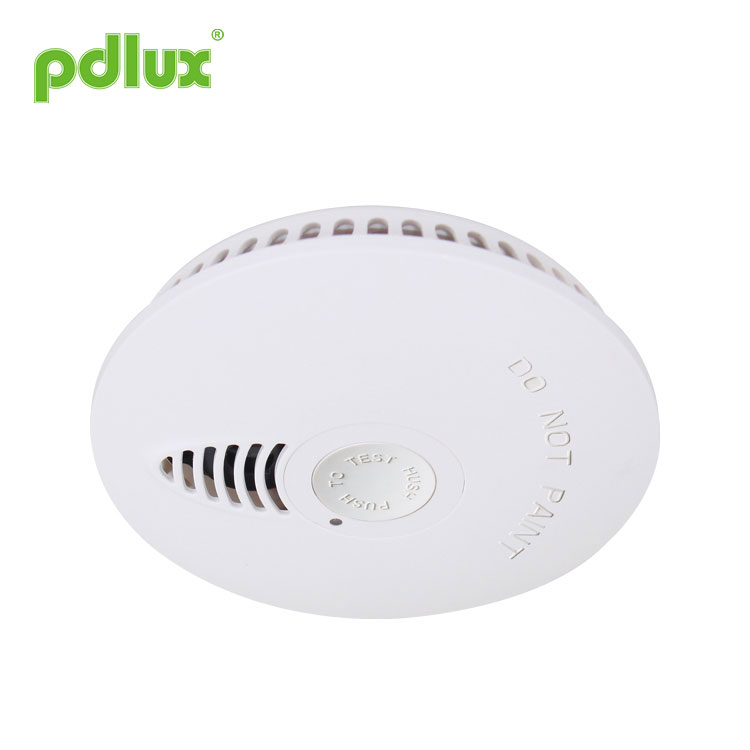

Czujka dymu w wersji 10-letniej PD-SO-215

Wersja 10-letnia rozmiar czujnika dymu

streszczenie

PD-SO-215 Wersja 10-letnia Czujnik dymu to cyfrowy czujnik dymu o małej mocy, konstrukcja produktu jest zgodna z normą UE EN14604, zastosowanie wysokowydajnego chipa jako samodzielnego fotoelektrycznego czujnika dymu MCU, cyfrowe przetwarzanie sygnału sprawia, że wykrywanie alarmu dokładniejsze, lepsza spójność czułości produktu, wbudowana pamięć FLASH MCU, przechowywanie parametrów fabrycznych detektora, informacje o konserwacji, w celu uzyskania silnego testu autodiagnostycznego, awarii obwodu, awarii czujnika, napięcia baterii i innych parametrów wykrywania i diagnoza. Jednocześnie funkcja kompensacji adaptacyjnej będzie oparta na temperaturze otoczenia, czynnikach zewnętrznych, takich jak zmiany warunków kompensacji wrażliwości na ogień do odpowiedniego zakresu, zwiększona stabilność produktu. Średni prąd czuwania produktu to mniej niż 3uA pobór mocy w trybie czuwania, czas pracy do 10 lat.

Specyfikacje 10-letniej wersji czujnika dymu

Źródło zasilania: DC3V
Specyfikacja baterii: CR123A
Żywotność baterii: 10 lat
Prąd statyczny: „3uA”
Prąd alarmowy: <30mA
Alarm niskiego napięcia: 2,7 V ± 0,05 V
Dźwięk alarmu: >85 db (3m)
Temperatura pracy: 0 ° C ~ 40 ° C
Wilgotność robocza: 10% -95% RH

Funkcjonować

(1) Gdy zasilanie jest włączone, sygnał dźwiękowy brzęczyka sygnalizuje pomyślne włączenie zasilania.
(2) Gdy bateria wchodzi w niskie napięcie, dioda LED synchronizacji sygnału dźwiękowego półbip.
(3) W alarmie bezdymnym naciśnij przycisk przez 3 sekundy, alarm wyda trzykrotne sygnały dźwiękowe, taki sam dźwięk jak dźwięk alarmu dymu.
(4) Gdy alarm dymu, naciśnij przycisk, aby przejść do trybu wyciszenia, brzęczyk jest wyciszony, dioda LED będzie kontynuować alarm świetlny, gdy jest dym, czas wyciszenia wynosi 10 minut, gdy wyciszenie, naciśnij przycisk jest nieprawidłowy.

Gdzie zainstalować czujnik dymu w wersji 10-letniej

1, W każdej oddzielnej sypialni na zewnątrz korytarza zainstalowano jedną, pokazaną na rysunku 1;
2, W domu wielorodzinnym lub budynku mieszkalnym na każdym piętrze zainstalować jeden, pokazany na rysunku 2;

3, po jednym dla każdej sypialni;
4, jeśli długość korytarza sypialni przekracza 40 stóp (12 metrów), oba końce korytarza są wyposażone w alarm;
5. Umieść jeden w półzamkniętej lub całkowicie zamkniętej sypialni, ponieważ dym będzie blokowany przez zamknięte drzwi. Jeśli drzwi są zamknięte, dźwięk alarmu na korytarzu wzywa obudzonych do snu;
6, na dole schodów do piwnicy, aby zainstalować alarm;
7, Na pierwszym piętrze na szczycie drugiego piętra schodów, aby zainstalować alarm;
8, drugi w salonie, kuchni, na strychu i schowku do zainstalowania alarmu;
9, spróbuj alarmować blisko środka sufitu, jeśli jest to niepraktyczne, odległość od ściany lub rogu sufitu nie może być mniejsza niż 20 cali (50 CM), jak pokazano na rysunku 3;
10, Jeśli dach jest skośny lub ostry, miejsce montażu od szczytu najwyższego punktu nie może być mniejsze niż 3 stopy (0,9 m), jak pokazano na rysunku 4.

Gdzie nie instalować czujnika dymu w wersji 10-letniej?

Fałszywe alarmy mogą wystąpić, gdy czujniki dymu są zainstalowane w miejscach, w których nie działają prawidłowo. Aby zapobiec fałszywym alarmom, nie instaluj produktu w następujących lokalizacjach:
1, palące się miejsca, takie jak niewentylowana kuchnia, garaż itp.;
2, nie instaluj produktu w odległości mniejszej niż 20 stóp (6 metrów) od płonącego miejsca, takiego jak kuchnia, jeśli odległość 20 stóp nie jest możliwa, jak w przypadku przenoszenia pokoju, ale musisz również trzymać się z dala od płonących rzeczy, aby zapobiec fałszywym alarmom, w tych miejscach należy utrzymywać dobrą wentylację;
3, Obszary wilgotne lub wilgotne: lub w pobliżu łazienki z prysznicem;
4, poniżej 4” lub powyżej 38” otoczenie, np. na zewnątrz, niezabudowany, ukończony strych;
5, brudne miejsce, pralnia musi zapewnić czysty kwadratowy alarm;
6, wentylacja jest doskonała, całkowicie rozproszy dym;
7, ślepe zaułki powietrzne, takie jak dach rampy lub narożnik między sufitem a ścianą, martwe powietrze uniemożliwi dotarcie dymu do czujnika;
8, z dostępem owadów latających do miejsc, owady wejdą do okna czujnika, prowadząc do fałszywych alarmów;
9, W pobliżu lampy fluorescencyjnej, elektroniczny "szum" lampy fluorescencyjnej spowoduje fałszywie dodatni wynik, a detektor zostanie zainstalowany w odległości co najmniej 5 stóp (1,5 metra) od tych lamp.

Ostrzeżenie:Nie należy zatrzymywać czujnika dymu w wersji 10-letniej przez wyjęcie baterii. Otworzyćokno w pobliżu czujki lub wentylatora do dymu, gdy dym zostanie usunięty, alarm zostanie automatycznie zatrzymany, jeśli nadal jest alarmowany, zgodnie z instrukcjami czyszczenia metody testowania czujki.
Ostrzeżenie: Nie zamykaj alarmu, gdy wystąpi alarm, alarm jest głośny, aby uniknąć paniki.
Ostrzeżenie: Czujnik dymu i bateria powinny znajdować się z dala od bezpośredniego źródła ciepła i wody.

Przetestuj 10-letnią wersję czujnika dymu

Test okresowy: naciśnij przycisk testu przez trzy sekundy, aby wysłać trzy sygnały dźwiękowe, normalny alarm. To jedyny sposób, aby upewnić się, że Twój produkt działa prawidłowo. Jeśli test nie jest normalny, należy go natychmiast naprawić lub wymienić.

Ostrzeżenie:Nie testuj czujki przy otwartym ogniu. Może to spowodować uszkodzenie detektora i uszkodzenie domu. Wbudowany przełącznik dotykowy dokładnie testuje wszystkie funkcje wykrywacza. To jedyny poprawny sposób przetestowania detektora.
Ostrzeżenie: Czujka może wykryć dym lub z powodu palenia się cząstek w powietrzu, gdy czujka nie generuje alarmu podczas testowania czujki.
Przy ustaleniu alarmu może być poważnym ostrzeżeniem sytuacyjnym, powinien od razu zwrócić na siebie uwagę:

• Alarm może być spowodowany inną nieprzyjemną sytuacją. Takie jak dym lub brudne kuchenki w kuchni, czasami nazywane „przyjaznymi fajerwerkami”, wywołają alarmy alarmowe. W takim przypadku otwórz okno lub wentylator będzie dymił lub kurzył. Dopóki powietrze jest czyste, alarm zostanie automatycznie zatrzymany.
• Jeśli alarm emituje co pół minuty niski sygnał dźwiękowy, wskazujący na niski poziom naładowania baterii, natychmiast wymień produkt.

Instalacja

Zainstaluj czujnik dymu w wersji 10-letniej na suficie w następujący sposób:
1, przytrzymaj podstawę w kierunku przeciwnym do ruchu wskazówek zegara (rysunek 5);
2, zgodnie z podstawą w pozycji instalacji, ołówkiem w podstawie dwóch otworów, aby wykonać znak dziurkowania otworu instalacyjnego (rysunek 6);
3, zdejmij bazę;
4, Za pomocą wiertła z wiertłem 6,5 mm w zaznaczeniu w dwóch otworach montażowych (Rysunek 7), plastikowy korpus rozprężny w otworze (Rysunek 8). Umieść produkt w miejscu wolnym od kurzu podczas wiercenia otworu montażowego;
5, przykręć podstawę przymocowaną do sufitu (rysunek 9);
6, wyjmij baterię, oderwij folię izolacyjną baterii, a następnie włóż baterię prawidłowo;
7, Dopasuj pokrywę dziurki od klucza do zamka w podstawie i dokręć główny korpus alarmu zgodnie z ruchem wskazówek zegara do dolnej pokrywy (Rysunek 10).
Uwaga:Gdy bateria jest włączana po raz pierwszy, rozlega się sygnał dźwiękowy, co oznacza, że ​​bateria jest prawidłowo podłączona. Naciśnij przycisk testowy przez trzy sekundy, aby wysłać trzy krople dźwięku alarmu. Alarm jest głośny i rytmiczny, co oznacza, że ​​produkt działa prawidłowo.
Uwaga:Przed zainstalowaniem czujnika dymu w wersji 10-letniej należy rozerwać plastikowy arkusz izolacji baterii, aby upewnić się, że produkt działa prawidłowo.

Rutynowa konserwacja

Aby zapewnić prawidłową pracę czujki, czujkę należy testować raz w tygodniu. Patrz rozdział „Testowanie czujnika dymu”;
1. Wymień czujnik dymu w wersji 10-letniej, gdy tylko czujka emituje sygnał dźwiękowy co pół minuty. Alarm niskiego napięcia brzmi przez co najmniej 30 dni;
2. Czyść przynajmniej raz w roku: Otwórz pokrywę i powoli usuwaj kurz z okienka czujnika. Do czyszczenia używaj miękkiej szczoteczki. Pamiętaj, aby dokładnie wyczyścić kurz, zwłaszcza przy otworze okienka czujnika. Ponownie przetestuj detektor, aby upewnić się, że bateria działa prawidłowo. Sprawdź przycisk testowy wewnątrz przeszkody.
