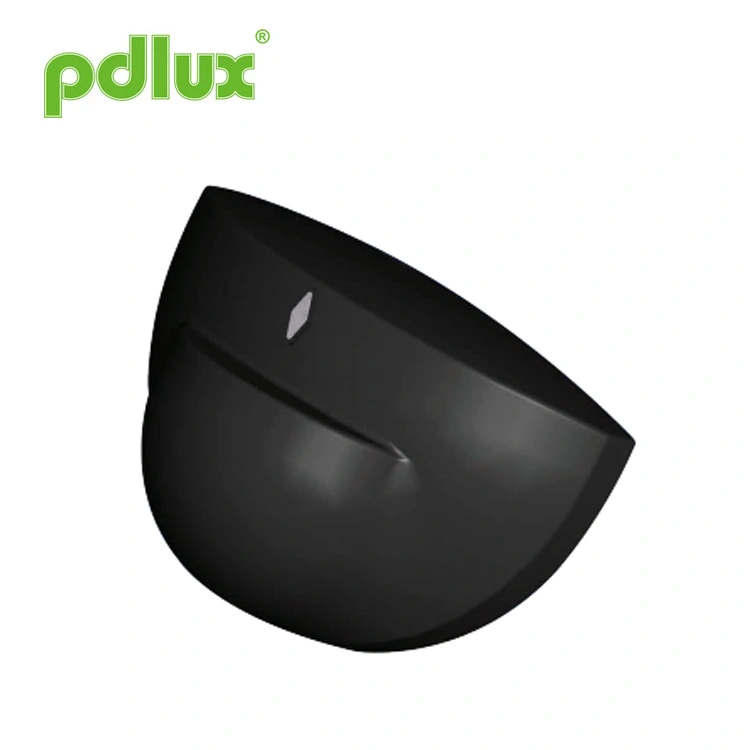

Automatyczny czujnik drzwi o wysokiej czułości 24 GHz
Pdlux jest chińskim dostawcą automatycznego czujnika drzwi o wysokiej czułości 24 GHz; wykorzystuje program arytmetyczny oparty na technologii FFT do dokładnego pomiaru odległości i niezawodnego tłumienia zakłóceń. Wyposażony w miniaturowy przekaźnik firmy Omron o niskim zużyciu energii i minimalnej wrażliwości na temperaturę, zapewnia wyższą niezawodność w porównaniu z konwencjonalnymi czujnikami fotoelektrycznymi. Nadaje się do automatycznych kontrolerów drzwi i czujników obecności człowieka w systemach alarmowych. Funkcja wykrywania jest konfigurowalna, co zapewnia doskonałe rozwiązanie dla szerokiego zakresu zastosowań związanych z dostępem i bezpieczeństwem.
Model:PD-DS1015
Wyślij zapytanie
| Lista pakowania w | Φ6 Rozszerzalność plastyczna
|
Śruba 3x30
|
Instrukcja | Kabel 1X
|
| Ilość | 2X | 2X | 1X |
Czujnik został zaprojektowany w programie arytmetycznym FFT i charakteryzuje się dużą dokładnością wykrywania odległości oraz zdolnością przeciwdziałania zakłóceniom.
Korzystanie z oryginalnego przekaźnika Omron, który ma bardzo mały pomiar i niskie zużycie energii. Ma mały opór wewnętrzny
aby był niewrażliwy na temperaturę. Niezawodność jest znacznie wyższa niż w przypadku zwykłych fotoelektrycznych wyjść. Nadaje się do
różne rodzaje automatycznych kontrolerów drzwi mogą być również stosowane jako wykrywacze obecności ludzi w systemach alarmowych. Poza tym funkcja wykrywania może
być dostosowane. Czujnik ma najlepszą wydajność kosztową wśród tego rodzaju produktów.
| Źródło zasilania | AC: 10-24 V Prąd stały: 12–35 V |
|
| Prąd czuwania | <15mA | |
| Prąd roboczy | 25 mA Wartość typowa | |
| Pojemność wyjściowa | 35 V, maks. 0,5 A | |
| Czas trwania wyjścia | 500 ms | |
| System wysokiej częstotliwości | Radar CW 24,125 GHz, pasmo ISM | |

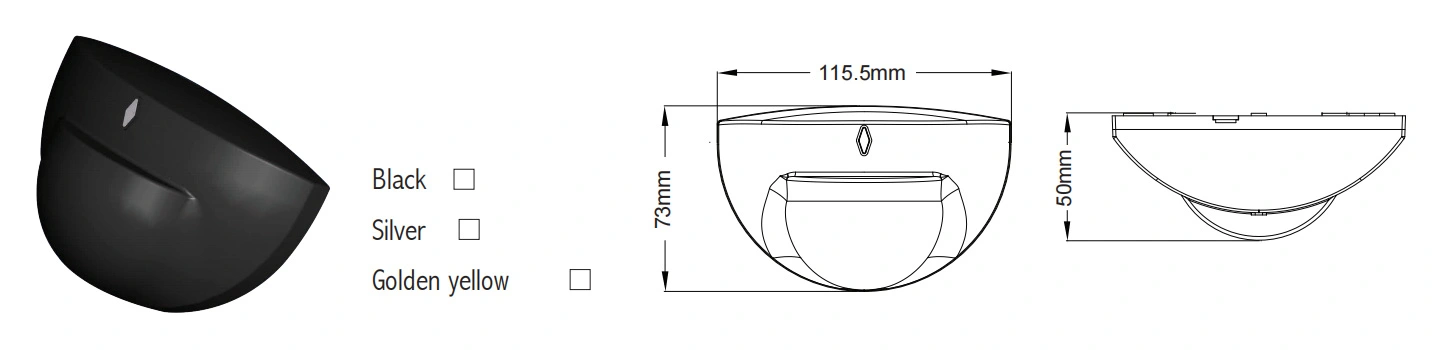

| Kolor okładki | Czarny/Srebrny/Złocistożółty | |
| Instalacja siedzi | Instalacja ścienna | |

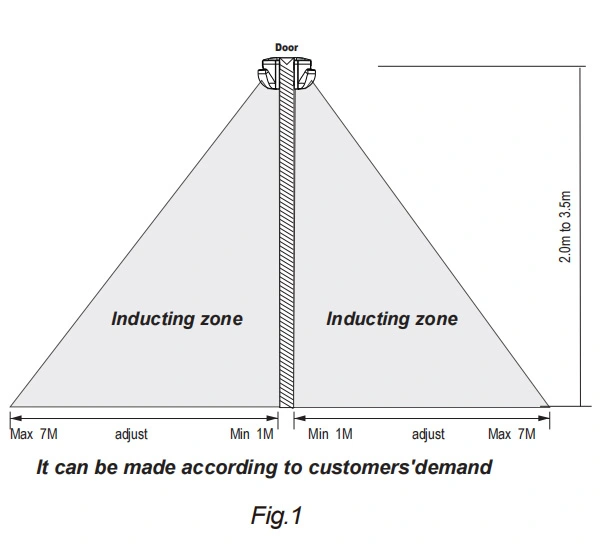

| Wysokość montażu | 2,0 m do 3,5 m | |
| Kąt detekcji | 90° (montaż na ścianie) można wykonać zgodnie z zapotrzebowaniem klientów | |
| Zasięg detekcji | 1m (maks. czułość, sonda prostopadle do podłoża) 7 m (maks. czułość, sonda do przodu) |
|
| Temperatura pracy | -20°C~50°C | |
| Wilgotność robocza | <93% wilgotności względnej | |
1. Zastosuj moduł czujnika radarowego mikrofalowego o wysokiej niezawodności 24,125 GHz w paśmie K.
2. Pracuj w różnych środowiskach (Gorąco, wilgotno, głośno i wietrznie. Bez interwencji innych poruszających się obiektów, ssaj jak jadący samochód lub zwierzęta)
3. Mała i praktyczna konstrukcja, szeroko stosowana w różnych rodzajach drzwi wykrywających.
4. Przyjmij zaawansowaną technologię wykrywania Światowej Organizacji Zdrowia, nieszkodliwą dla zdrowia.
5. Odległość i kąt wykrywania można dostosować do wymagań różnych scen.

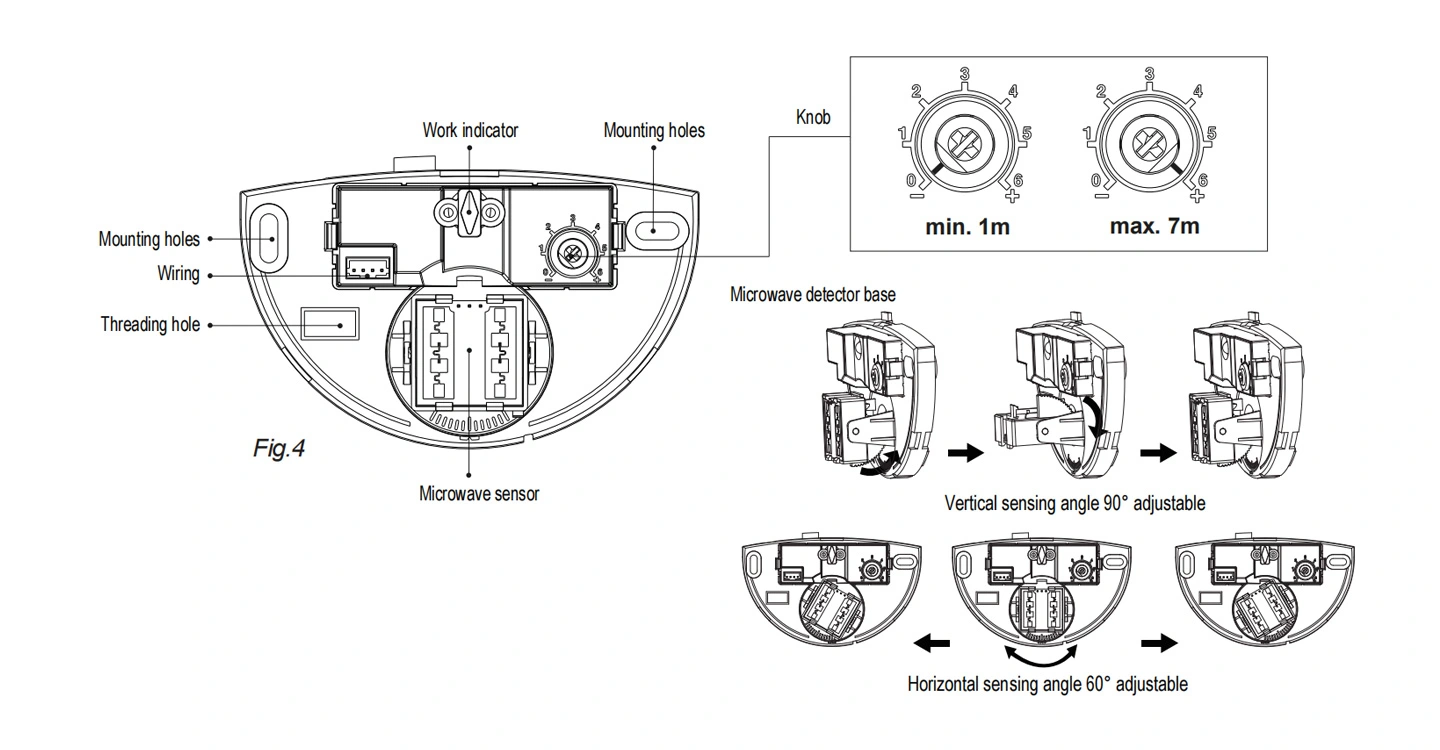

Obrót całkowicie w kierunku przeciwnym do ruchu wskazówek zegara to minimalna odległość (około 1 m), pełny obrót w kierunku zgodnym z ruchem wskazówek zegara to maksimum (około 7 m). Jeśli wzrost danej osoby
zmiana liczby i prędkości ruchu, wykrywanie również się zmieni, to znaczy większa prędkość doprowadzi do krótszej odległości wykrywania.
Ta odległość wykrywania to odległość, którą reguluje się, gdy detektor jest skierowany do przodu. Po zainstalowaniu czujnika reguluje się kąt wykrywania
i odległość zgodnie z praktyczną sceną. Wystarczy zapewnić wystarczającą odległość wykrywania, aby otworzyć drzwi. Nie ustawiaj dłuższego wykrywania
odległość w przypadku nieprawidłowego uruchomienia drzwi od przejeżdżających osób lub samochodu.
Uwaga: podczas korzystania z tego produktu należy dostosować czułość (zakres wykrywania) do odpowiedniej wartości, ale maksymalnej, aby uniknąć
nienormalna reakcja spowodowana łatwym wykryciem niewłaściwego ruchu przez dmuchające liście i zasłony, małe zwierzęta lub zakłócenia
sieci energetycznej i urządzeń elektrycznych. Wszystkie powyższe doprowadzą do reakcji na błąd. Gdy produkt nie działa normalnie,
spróbuj odpowiednio obniżyć czułość, a następnie ją przetestuj. Ruch człowieka spowoduje indukcję czujnika, więc jeśli jesteś pod
podczas testowania działania należy opuścić obszar indukcji i nie wykonywać żadnych ruchów, aby zapobiec ciągłej pracy czujnika.

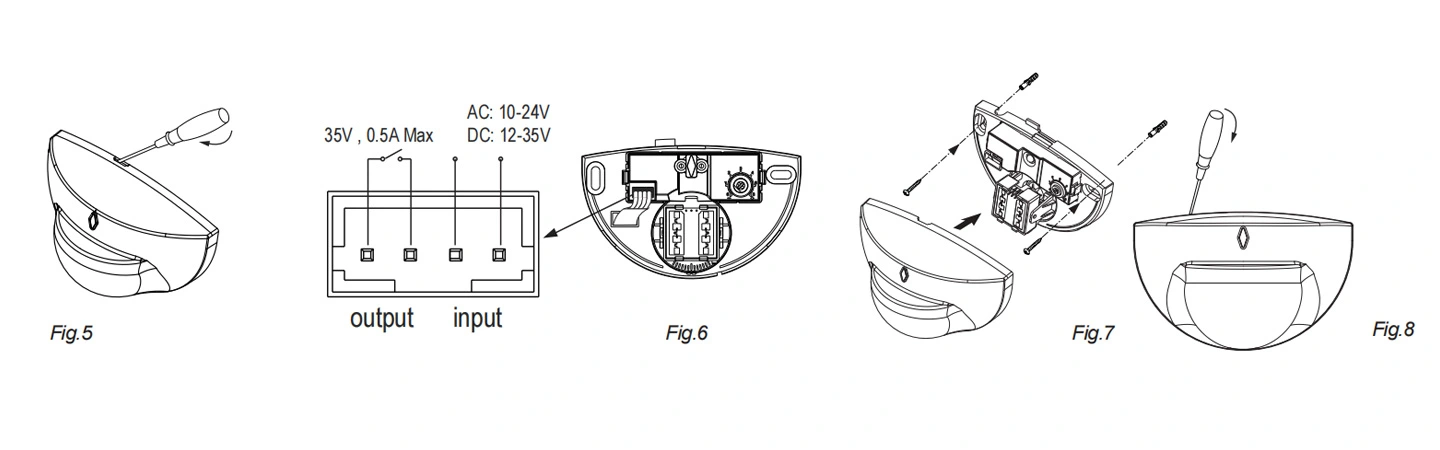

Krok 1 Zdejmij pokrywę przed instalacją produktu. (jak na rys. 5.)
Krok 2 Po określeniu miejsca, w którym chcesz zainstalować produkt, zaznacz ołówkiem położenie otworu.
Uwaga: jeśli jest to ściana drewniana, nie ma potrzeby stosowania plastikowej śruby rozporowej, wystarczy przykręcić śrubę za pomocą śrubokręta.
Krok 3 Wywierć otwory w ścianach w miejscach zaznaczonych ołówkiem wiertarką elektryczną i uzyskaj plastikowe rozszerzenie wewnątrz otworu.
Krok 4 Podłącz kabel do produktu przez otwory wejściowe kabla. (jak rys. 6.)
Krok 5 Za pomocą śrub zamontuj podstawę w wybranej pozycji i wyreguluj pokrętło. (jak na rys. 7.)
Krok 6 Przymocuj pokrywę do podstawy, która została zainstalowana na ścianie. (jak rys. 7.)
Otwórz, aby wyregulować czujnik po montażu: Włóż śrubokręt w złącze pomiędzy pokrywą a podstawą i podważ pokrywę. (ryc. 8)
Następujące sytuacje spowodują reakcję błędu.
1. Instalacja na kołyszącym się obiekcie spowoduje reakcję błędu.
2. Drżąca kurtyna rozwiana przez wiatr spowoduje reakcję błędu. Wybierz odpowiednie miejsce do instalacji.
3. Instalacja w miejscu o dużym natężeniu ruchu doprowadzi do reakcji na błąd.
4. Iskry wytwarzane przez pobliskie urządzenia spowodują wystąpienie błędu.
