Radarowy czujnik włamań do domu 24 GHz

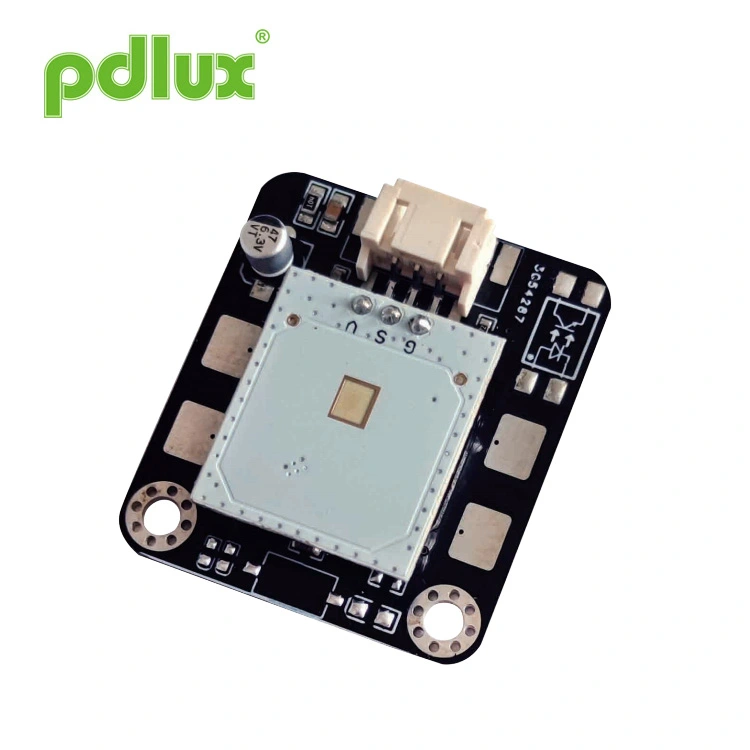

PD-V18-M1 to moduł aplikacyjny składający się z czujnika fal supermilimetrowych i obwodu wzmacniającego + MCU przeznaczony do sterowania bezdotykowego. Można go również nazwać modułem kontrolnym do wykrywania fal bliskiego zasięgu. Jego zastosowanie Scenariusze są bardzo rozbudowane, można sterować pracami elektrycznymi lub wyłączać je machnięciem ręki pod różnymi kątami 10-30 cm, a nawet możesz generować różne produkcje z liczbą huśtawek. Na przykład: jedna huśtawka do otwarcia drzwi elektryczne; dwie huśtawki otwierające system oświetlenia.

Zwłaszcza po chrzcie epidemii ludzie z całego serca sprzeciwiają się zmianie kontaktów publicznych. To jest po to dlatego opracowaliśmy system czujników fal, który można zastosować również w podobnych urządzeniach elektrycznych i elektronicznych produkty, dzięki czemu możesz mieć więcej miejsca na wyobraźnię.

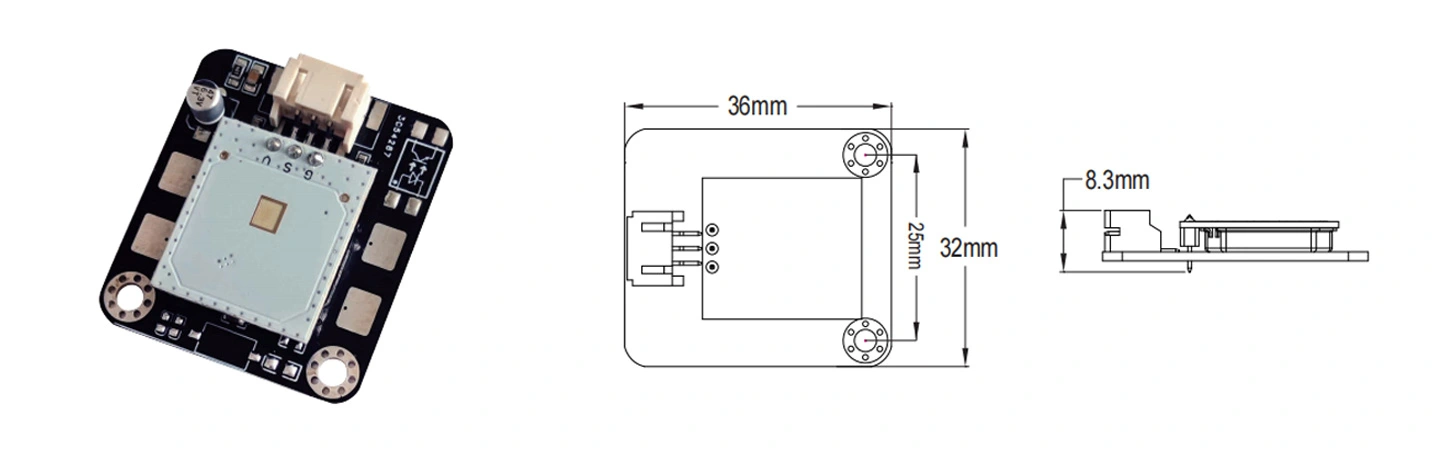

Jest to moduł aplikacji zaprojektowany specjalnie do sterowania bezdotykowego. Na początku projektu zajmujemy się kompleksowo rozważaliśmy zastosowanie produktów w różnych produktach, dlatego specjalnie zaprojektowaliśmy mobilny czujnik fali milimetrowej (24,125 GHz) w bardzo małych rozmiarach, a obwód wzmacniający sygnał i MCU zaplanowano na płytce PCB, który był kompaktowy i stabilny. Moduły, które można zastosować w zakresie 10-30cm, umożliwiają sterowanie urządzeniami elektrycznymi machnięciem ręki. W razie potrzeby użytkownicy mogą zastosować go do różnych produktów. Odległość wykrywania można dostosować zgodnie z potrzebami klienta.

1. Aby uniknąć uszkodzenia sprzętu, należy zachować ostrożność. Należy w ogóle podjąć środki ochrony ESD etapy przechowywania, przenoszenia, montażu i testowania. Nie dotykaj anteny radaru ani styków tego modułu i nie rób tego
dotknij pinów multimetrem, aby zmierzyć. 2. W przypadku PD-V18-M1 zainstalowanego na zewnątrz, czujka może wykryć sygnał kropli deszczu, gdy pada deszcz. Oznacza to, że czujnik radarowy zainstalowany na zewnątrz w deszczowy dzień może wykryć krople deszczu.

Ze względu na zastosowany czujnik fal milimetrowych, przed czujnikiem nie można zastosować materiału metalowego, a jako materiał obudowy należy zastosować tworzywo konstrukcyjne. Ponieważ jest to nadajnik-odbiornik sygnału o małej mocy, grubość obudowy również powoduje pewną różnicę w tłumieniu sygnału. Przed złożeniem zamówienia użytkownik musi dokładnie wyjaśnić środowisko użytkowania i wymagania, a jeśli to konieczne, produkty, które należy zainstalować, mogą zostać nam dostarczone, a my możemy je dostosować.
Efekt tego produktu będzie się nieznacznie różnić, jeśli zostanie zastosowany na różnych produktach. Użytkownicy mogą zamówić wersję z regulacją czułości, a specjalne wymagania można wcześniej wyjaśnić za pomocą PDLUX. Można wybrać różne czujniki i algorytmy oprogramowania w zależności od różnych wymagań użytkownika.

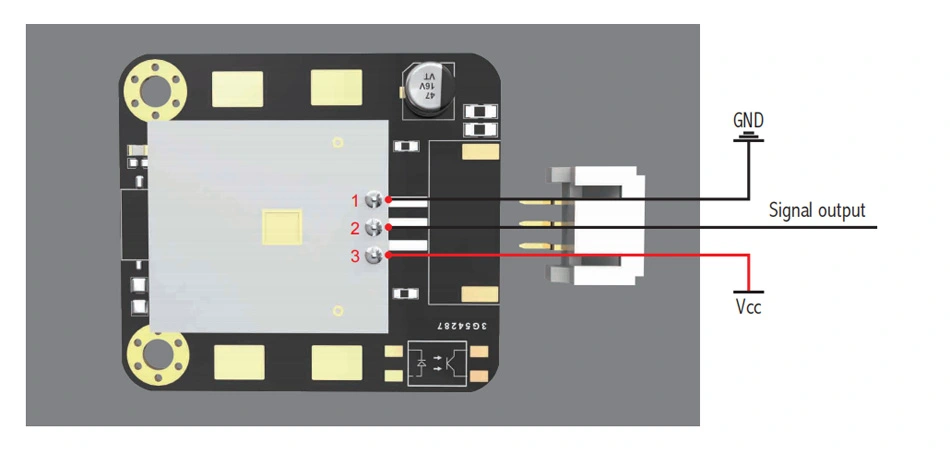

Moduł ten może pracować na wolnym od zakłóceń zasilaniu DC 3V-5V.

Co może się wydarzyć:W przypadku braku ruchomego obiektu poruszającego się w zasięgu detekcji, badane nieprawidłowe działanie jest zwykle spowodowane silnym źródłem zakłóceń. Na przykład zakłócenia poprzez szeregowy przewód zasilający; Na przykład zakłócenia powodowane przez telefony komórkowe; Na przykład silne zakłócenia spowodowane łukiem podczas spawania spawarką. Proszę dokładnie sprawdzić powyższe źródła zakłóceń pod kątem obecności.
Oczekuje się, że powyższe przypomnienia należy uważnie przeczytać i zrozumieć.
