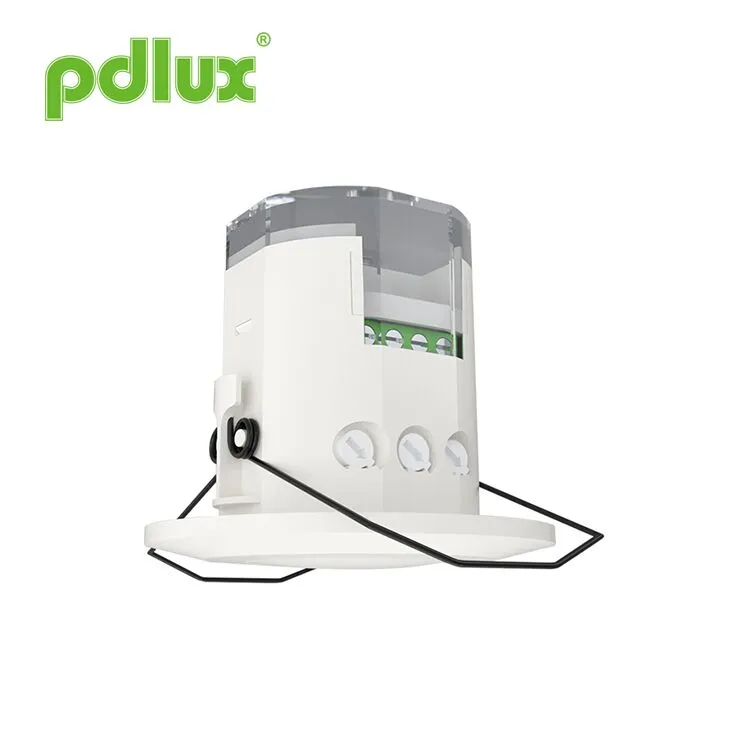

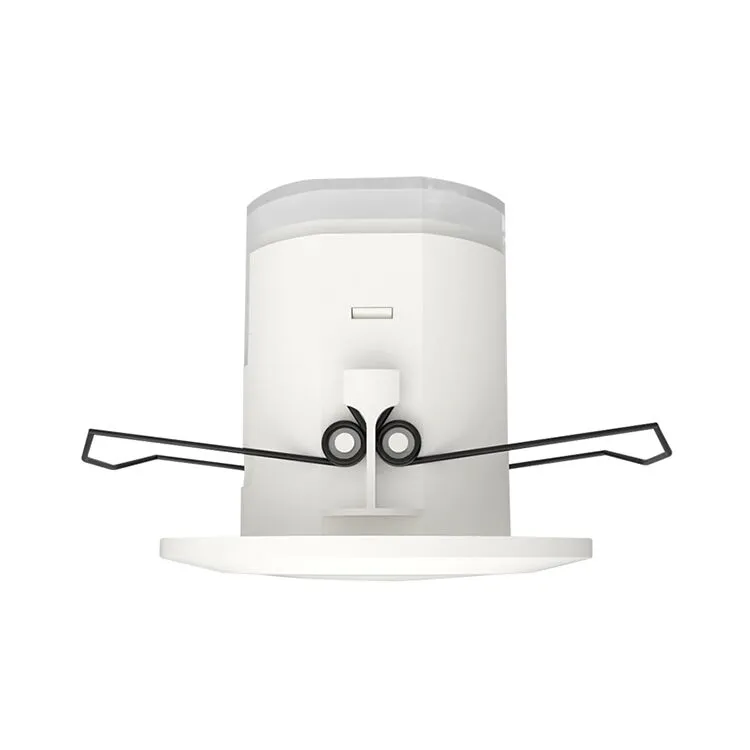

Radar Dopplerowski, mikrofalowy czujnik ruchu

Radarowy mikrofalowy czujnik ruchu Dopplera jest szeroko stosowany w korytarzach, toaletach, windach, gospodarstwach domowych lub innych miejscach publicznych w celu ochrony bezpieczeństwa lub oszczędności energii. Dotyczy kilku patentów technicznych i jest idealnym wyborem dla inteligentnego życia.

Model:PD-MV1018B

Wyślij zapytanie

Radar Dopplerowski, mikrofalowy czujnik ruchu

Streszczenie
Jest to precyzyjny cyfrowy czujnik mikrofalowy, którego zasięg wykrywania wynosi 360°, a częstotliwość robocza to 5,8 GHz. Opiera się na zasadzie Dopplera, która integruje nadawanie i odbiór. Przyjmuje MCU (Micro Control Unit), który znacznie zwiększa jego precyzję i zmniejsza częstotliwość błędów. Ma delikatny wygląd i zwartą budowę. Można ją niezależnie podłączyć do obciążeń lub łatwo zamontować wewnątrz opraw oświetleniowych za pomocą klosza wykonanego ze szkła lub tworzywa sztucznego. Jest szeroko stosowany w korytarzach, toaletach, windach, gospodarstwach domowych lub innych miejscach publicznych w celu ochrony bezpieczeństwa lub oszczędności energii. Dotyczy kilku patentów technicznych i jest idealnym wyborem dla inteligentnego życia.

Cechy
1. Uszkodzenie spowodowane promieniowaniem: moc nadajnika jest niższa niż 0,3 mW, co nie szkodzi ludzkiemu ciału.
2. Niezawodna i stabilna wydajność: stosuje filtrowanie RC i filtrowanie cyfrowe w przetwarzaniu cyfrowym. Wykorzystuje również technologię cyfrowego wyzwalania zera, co oznacza, że w punkcie zerowym zostanie automatycznie podłączony lub automatycznie rozłączony. Do sterowania wyjściem wykorzystuje przekaźnik dużej mocy Tyco, co zapewnia jego niezawodne działanie. Przyjmuje układ zarządzania energią, aby zagwarantować stabilną pracę w zakresie 100-240VAC.

Dane techniczne

Źródło zasilania: 100-240VAC
Częstotliwość zasilania: 50/60 Hz
Obciążenie znamionowe: 1100 W maks. wolfram (220-240VAC)
Maks. 550W świetlówka i LED (220-240VAC)
550 W Maks. wolfram (100-130 V AC)
Maks. 275 W świetlówka i LED (100-130 V AC)
Moc transmisji: <0,2 mW
Temperatura pracy: -15°C~+70°C
Poziom ochrony: IP20, klasa II
Ustawienie czasu: 8 sekund do 12 minut (regulowane)

Kąt detekcji: 360° (montaż na suficie),
180° (montaż na ścianie)
Zasięg wykrywania: 2-10 m (promieni) (regulowany)、
(Montaż sufitowy)
Maks. 25 m (promień) (regulowany)
(Instalacja na ścianie)
Sterowanie światłem: 2-2000LUX (regulowane)
Miejsce montażu: wewnątrz, montaż na suficie
System HF: fala elektryczna CW 5,8 GHz, pasmo ISM

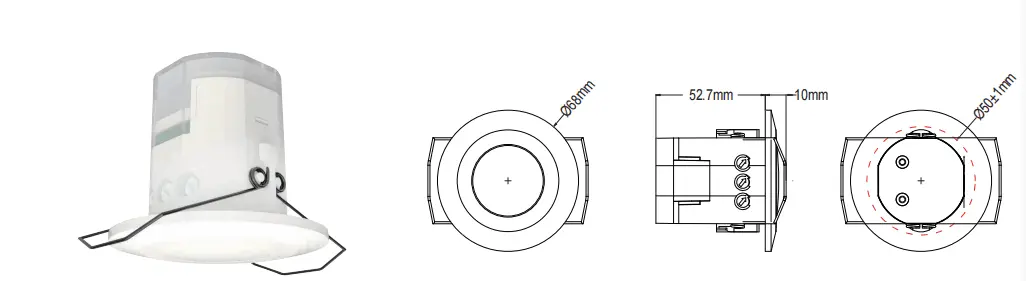

Informacje o czujniku

Aplikacje
Mikrofale mogą przenikać przez szkło, plastik i drewno, dlatego czujnik mikrofalowy można zamontować wewnątrz klosza wykonanego z określonej grubości szkła, tworzywa sztucznego lub drewna. Na przykład w przypadku oświetlenia, tylko po wykonaniu połączenia jak pokazano poniżej, można zmienić zwykłe oświetlenie na oświetlenie z automatycznym wykrywaniem.

Można zainstalować jeden lub więcej wewnątrz sufitu lub podłogi, aby kontrolować cały korytarz.
Przyjazne przypomnienie: instalując razem dwie lub więcej kuchenek mikrofalowych, należy zachować odległość 4 metrów od siebie, w przeciwnym razie zakłócenia między nimi spowodują reakcję błędu.

Sposób ustawienia pierwszy: potencjometr

Ustawienie zakresu wykrywania (czułość)
	Zasięg detekcji to termin używany do opisania promieni mniej więcej okręgu odlewanego na ziemi, gdy jest zainstalowany na wysokości 2,5 m. Obrócenie pokrętła całkowicie w kierunku przeciwnym do ruchu wskazówek zegara to zakres minimalny, pełne obrót w kierunku zgodnym z ruchem wskazówek zegara to maksimum.
Notatka:powyższy zasięg detekcji uzyskuje się w przypadku osoby o wzroście od 1,6 m do 1,7 m ze średnią sylwetką i poruszającej się z prędkością 1,0 do 1,5 m/s. jeśli zmieni się wzrost, sylwetka i prędkość poruszania się osoby, zmieni się również zasięg wykrywania. Ogłoszenie:podczas korzystania z tego produktu należy dostosować czułość (zakres wykrywania) do odpowiedniej wartości, ale maksymalnej, aby uniknąć nienormalnej reakcji spowodowanej łatwym wykryciem nieprawidłowego ruchu przez dmuchające liście i zasłony, małe zwierzęta lub zakłócenia sieci energetycznej i sprzęt elektryczny. Wszystkie powyższe doprowadzą do reakcji na błąd. Gdy produkt nie działa normalnie, spróbuj odpowiednio obniżyć czułość, a następnie go przetestuj. Ruch człowieka spowoduje indukcję czujnika, dlatego podczas testowania działania należy opuścić obszar indukcji i nie wykonywać ruchu, aby temu zapobiec ciągła praca czujnika. Przyjazne przypomnienie:w przypadku jednoczesnego instalowania dwóch lub więcej kuchenek mikrofalowych należy zachować odległość 4 metrów od siebie, w przeciwnym razie zakłócenia między nimi spowodują reakcję błędną.
Ustawienie czasu
	Można go zdefiniować w zakresie od 8 sekund (obrócić całkowicie w kierunku przeciwnym do ruchu wskazówek zegara) do 12 minut (obrócić całkowicie w kierunku zgodnym z ruchem wskazówek zegara). Jakikolwiek ruch wykryty przed upływem tego czasu spowoduje ponowne uruchomienie timera. Zaleca się wybranie najkrótszego czasu na dostosowanie zasięgu detekcji i wykonanie testu przejścia.
NOTATKA:Gdy światło zostanie automatycznie wyłączone, minie 1 sekunda, zanim czujnik będzie gotowy do wykrycia kolejnego ruchu, co oznacza, że dopiero po 1 sekundzie wykryty zostanie sygnał. Światło może zostać automatycznie włączone. Służy głównie do regulacji czasu opóźnienia od momentu wykrycia sygnału i automatycznego włączenia światła do automatycznego wyłączenia światła. Możesz zdefiniować czas opóźnienia zgodnie ze swoimi praktycznymi potrzebami. Ale ze względu na oszczędność energii lepiej skrócić czas opóźnienia, ponieważ czujnik mikrofalowy ma funkcję ciągłego wykrywania, co oznacza, że każdy ruch wykryty przed upływem czasu opóźnienia spowoduje ponowne uruchomienie timera, a światło pozostanie włączone tylko wtedy, gdy w zasięgu detekcji znajduje się człowiek.
Ustawienie kontroli światła
	Można go zdefiniować w zakresie 2~2000 LUX. Całkowite obrócenie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara oznacza około 2 luksy, pełne przekręcenie w kierunku zgodnym z ruchem wskazówek zegara to około 2000 luksów. Podczas regulacji strefy wykrywania i wykonywania testu przejścia w świetle dziennym należy obrócić pokrętło całkowicie w kierunku zgodnym z ruchem wskazówek zegara.
Notatka:proszę nie regulować trzech pokręteł funkcyjnych w nadmiarze. Dzieje się tak dlatego, że trzy pokrętła funkcjonalne zostały połączone bezpośrednio z elementami, w każdym z trzech elementów znajduje się mały ogranicznik. Kiedy regulujesz pokrętła od początku do końca, nadmierny obrót spowoduje uszkodzenie ogranicznika i doprowadzi do obrotu o 360° bez przerwy się odwracać. Limit zakresu regulacji wynosi 270°, proszę zwrócić na to uwagę.

Instalacja
Wyłącz zasilanie.
Włóż gwintowane rurki do przewodu zasilającego i przewodu sterującego.
Podłączyć zasilanie i obciążenie do czujnika zgodnie ze schematem połączeń.
Obróć pokrętła do idealnych warunków
(Proszę zdefiniować ustawienia zgodnie z powyższą częścią PIERWSZEGO SPOSOBU USTAWIEŃ.).

1. Instalacja na kołyszącym się obiekcie spowoduje reakcję błędu.
2. Drżąca kurtyna rozwiana przez wiatr spowoduje reakcję błędu. Wybierz odpowiednie miejsce do instalacji.
3. Instalacja w miejscu o dużym natężeniu ruchu doprowadzi do reakcji na błąd.
4. Iskry wytwarzane przez pobliskie urządzenia spowodują wystąpienie błędu.

Błąd i rozwiązanie

Wada	Przyczyna awarii	Rozwiązanie
Obciążenie nie działa.	Podświetlenie jest ustawione nieprawidłowo.	Dostosuj ustawienie obciążenia.
	Ładunek jest uszkodzony.	Zmień obciążenie.
	Zasilanie jest wyłączone.	Włącz zasilanie.
Obciążenie działa cały czas.	W obszarze detekcji występuje sygnał ciągły.	Sprawdź ustawienia obszaru detekcji.
Obciążenie działa w przypadku braku wykrycia sygnału ruchu.	Lampa nie jest dobrze zainstalowana, przez co czujnik nie wykrywa wiarygodnych sygnałów.	Dostosuj ponownie miejsce instalacji.
Obciążenie działa w przypadku braku wykrycia sygnału ruchu.	Czujnik wykrywa sygnał ruchu (ruch za ścianą, ruch małych obiektów itp.)	Sprawdź ustawienia obszaru detekcji.
Obciążenie nie działa w przypadku wykrycia sygnału ruchu.	Prędkość ruchu jest zbyt duża lub zdefiniowany obszar detekcji jest zbyt mały.	Sprawdź ustawienia obszaru detekcji.

● Proszę potwierdzić instalację wstępną.
● Ze względów bezpieczeństwa należy odłączyć zasilanie przed instalacją i demontażem.
● Za jakiekolwiek straty spowodowane niewłaściwą obsługą producent nie ponosi żadnej odpowiedzialności.

Zależy nam na promowaniu jakości i niezawodności produktów, jednak wszystkie elementy elektroniczne mają pewne prawdopodobieństwo, że staną się nieskuteczne, co może powodować pewne problemy. Podczas projektowania zwróciliśmy uwagę na zbędne projekty i przyjęliśmy kwoty bezpieczeństwa, aby uniknąć jakichkolwiek problemów.
Niniejsza instrukcja bez naszej zgody nie może być kopiowana w żadnym innym celu.
