Moduł radaru bezpieczeństwa 24 GHz wykorzystujący fale milimetrowe
Pdlux dostarcza wysokiej jakości moduł radaru bezpieczeństwa 24 GHz wykorzystujący fale milimetrowe wyprodukowany w Chinach. Jest to wąskokątny czujnik falowy o paśmie K, przeznaczony do bezkontaktowej aktywacji falą ręczną, wykrywania intruzów i automatycznego sterowania drzwiami. Dzięki zaawansowanemu obwodowi wzmacniacza i algorytmowi MCU obsługuje wszechstronne funkcje aplikacji, takie jak przełączniki głośnomówiące i systemy wejściowe. Czujnik zapewnia niezawodne, ukierunkowane wykrywanie, zachowując jednocześnie zgodność z międzynarodowymi normami, w tym EN 300440, FCC część 15.249, RED, RoHS i REACH, zapewniając bezpieczeństwo i odpowiedzialność za środowisko dla różnych potrzeb w zakresie bezpieczeństwa i automatyzacji.
Model:PD-V18-A
Wyślij zapytanie

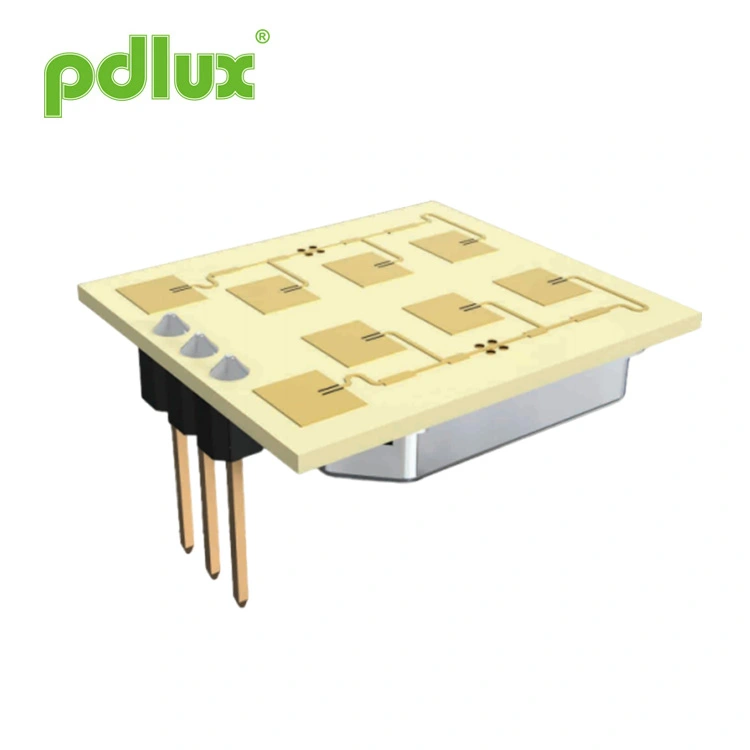

Mikrofalowy czujnik ruchu PD-V18-A 24,125 GHz
Aplikacja
Bezdotykowy czujnik fali dłoni

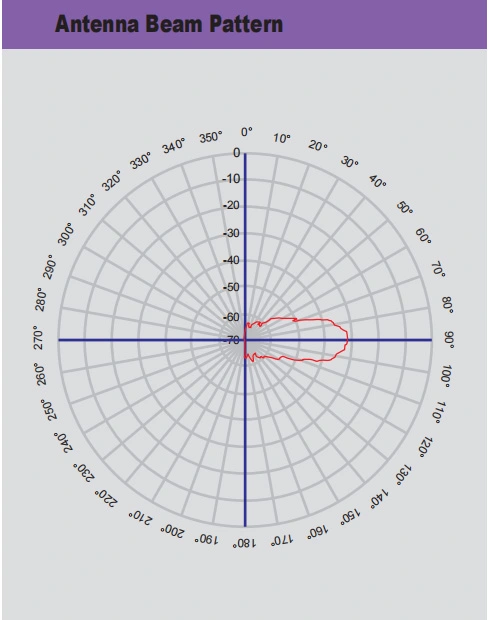

Wąski kąt, wysoka wydajność
Wykrywanie intruza
Bezdotykowy czujnik fali dłoni
Wąski kąt, wysoka wydajność
Wykrywanie intruza
PD-V18-A to wysokowydajna fala o wąskim kącie w paśmie K (24,125 GHz)
czujnik. Z algorytmem obwodu wzmacniacza i MCU, zastosowanie
można wytwarzać produkty o różnych funkcjach.
Na przykład: służy do machania ręką, bezdotykowego automatu indukcyjnego
drzwi, machające ręką, bezdotykowe przełączniki indukcyjne i inne zastosowania
produkty.
Zgodnie z EN 300440-V2.1.1, EN 62479:2010
Dyrektywa RED - 2014/53/UE
Zgodnie z częścią FCC 15.249
Zgodnie z normą EN 62321, dyrektywą ROHS - 2011/65/UE
Zgodnie z dyrektywą REACH - 1907/2006/WE
Dyrektywa RED - 2014/53/UE
Zgodnie z częścią FCC 15.249
Zgodnie z normą EN 62321, dyrektywą ROHS - 2011/65/UE
Zgodnie z dyrektywą REACH - 1907/2006/WE

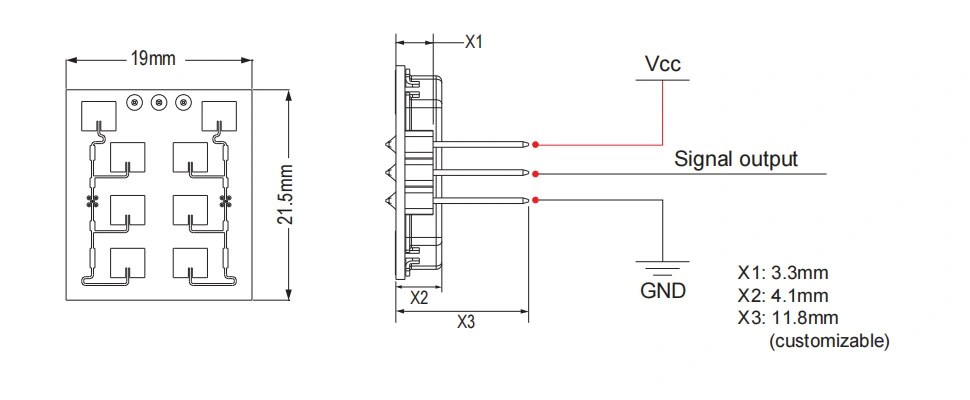

Rozmiar produktów
Parametry techniczne
| Parametr | Notatki | Min | Typ | Maks | Jednostki |
| Napięcie zasilania | Vcc | 3.0 | 5.0 | 5.25 | V |
| Bieżące zużycie | lcc | 20 | 30 | 35 | mama |
| Tryb pracy | Zasilany przez PWM, może kontrolować prąd roboczy przy 3-15mA | ||||
| Szerokość impulsu | Tpuls | 10 | μs | ||
| Temperatura pracy | Szczyt | -30~+65 | ℃ | ||
| Temperatura przechowywania | Tstg | -10 | +60 | ℃ | |
| Stabilny czas |
|
<5 |
|
μSec | |
| Hałas | 3.5 | 4.5 | 4.5 | mVrms | |
| Ustawienie częstotliwości | f | 24.000 | 24.125 | 24.250 | GHz |
| Moc wypromieniowana (EIRP) | Dąsy | <2,0 | <2,5 | <3,0 | mW |
| Wilgotność otoczenia podczas przechowywania | 45% ~ 65% | PRAWA | |||
OSTRZEŻENIE: Rzeczywisty zasięg wykrywania jest powiązany ze wzmocnieniem sygnału obwodu, ogólnym układem PCBA i próg MCU.
Uwaga 1: Emisja promieniowania została zaprojektowana zgodnie z przepisami FCC i CE.
Uwaga 2: Siła odbieranego sygnału (RSS) jest mierzona przy całkowitej utracie ścieżki w 1 drodze wynoszącej 70 dB.
Uwaga 3: Napięcia szumowe mierzone są w zakresie od 10 Hz do 100 Hz na porcie wyjściowym, wewnątrz komory bezechowej.
Uwaga 4: Zalecana jest praca impulsowa
