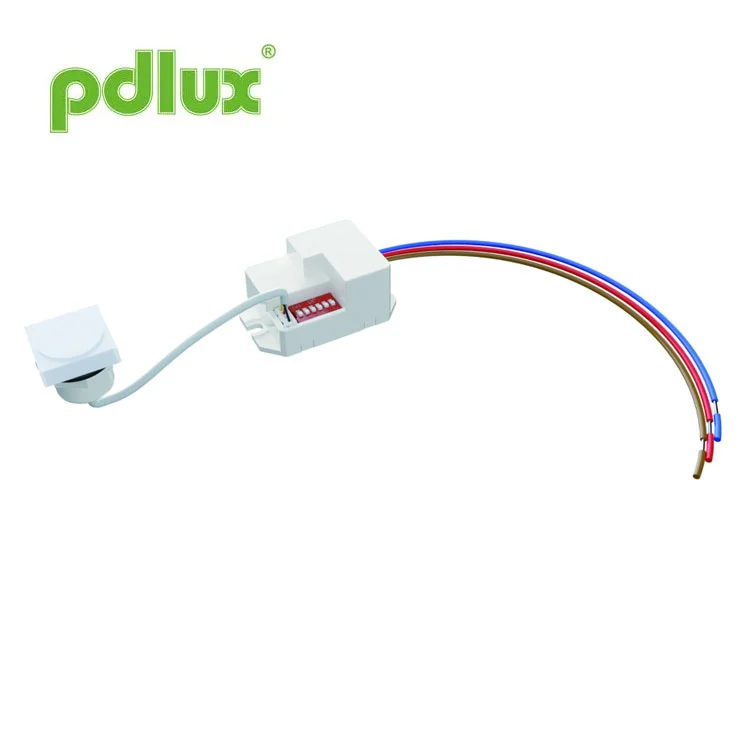

Nowy czujnik mikrofalowy 5,8 GHz z kwadratową głowicą do wąskich schodów i korytarzy
Model:PD-MB15Y
Wyślij zapytanie

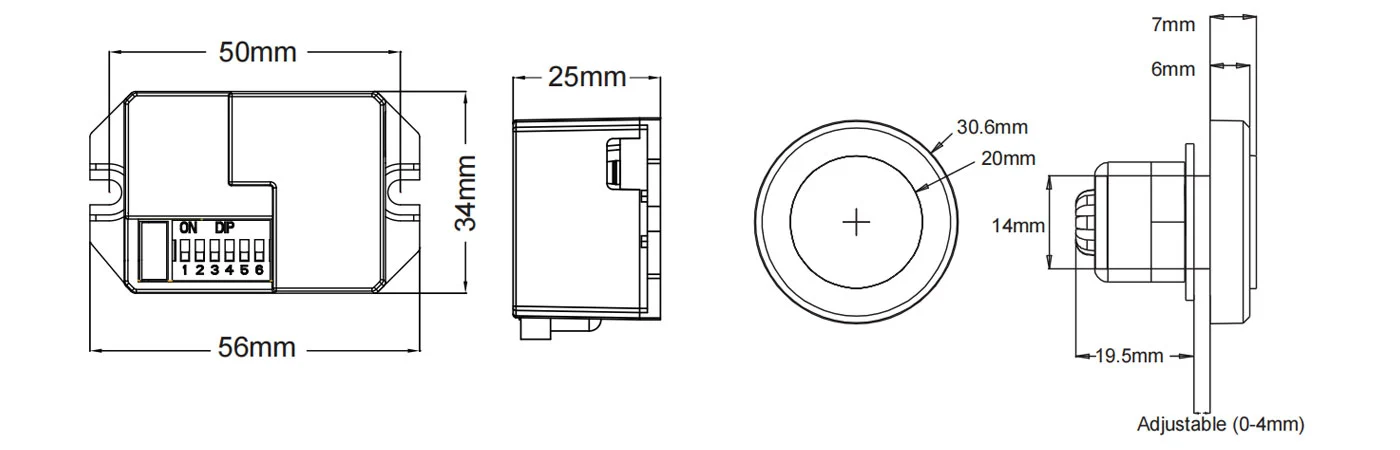

Rozmiar produktu
Streszczenie
Jest to precyzyjny cyfrowy czujnik mikrofalowy, którego zasięg wykrywania wynosi 360°, a częstotliwość robocza to 5,8 GHz. Opiera się na zasadzie Dopplera, która integruje nadawanie i odbiór. Przyjmuje MCU (Micro Control Unit), który znacznie zwiększa jego precyzję i zmniejsza częstotliwość błędów. Charakteryzuje się delikatnym wyglądem i zwartą budową. Można go niezależnie podłączyć do obciążeń lub łatwo zamontować wewnątrz opraw oświetleniowych za pomocą abażuru wykonane ze szkła lub tworzywa sztucznego. Jest szeroko stosowany w korytarzach, toaletach, windach, gospodarstwach domowych lub innych miejscach publicznych w celu ochrony bezpieczeństwa lub oszczędności energii.
Cechy
1. Uszkodzenie spowodowane promieniowaniem: moc nadajnika jest niższa niż 0,2 mW, co nie szkodzi ludzkiemu ciału.
2. Silna zdolność przeciwzakłóceniowa, może pracować w zakresie temperatur -15 ℃ - + 70 ℃.
3. Częstotliwość jest stała i w zakresie częstotliwości nie wystąpią dryfty częstotliwości.

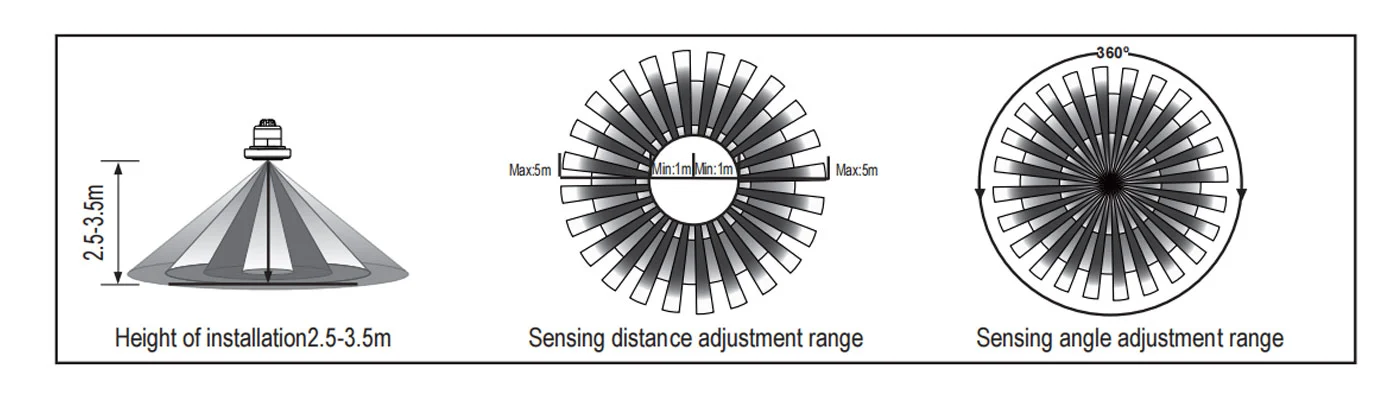

Informacje o czujniku

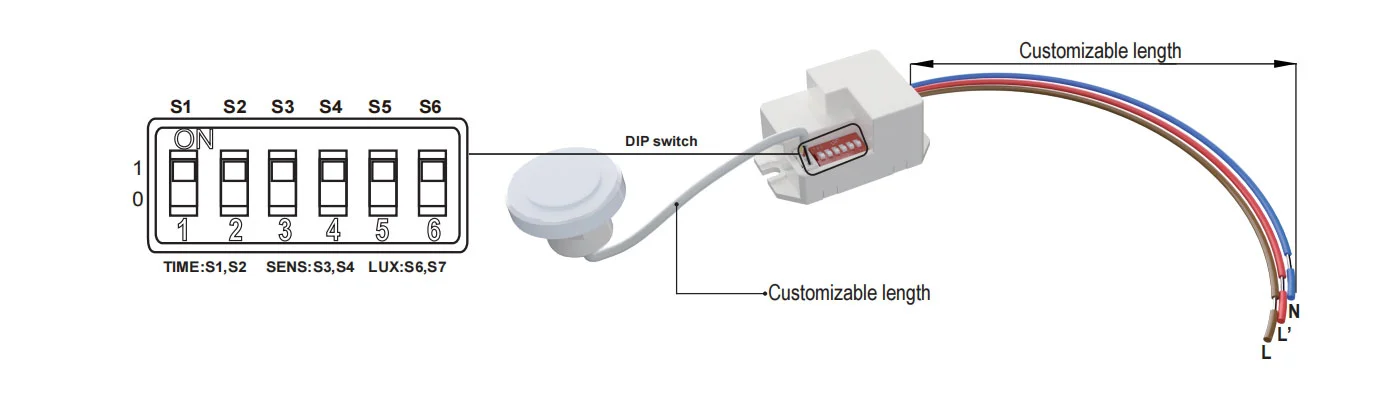

Sposób ustawienia:przełącznik DIP
Dane techniczne
=| Źródło zasilania | 220-240VAC |
| Częstotliwość zasilania | 50 Hz |
| System wysokiej częstotliwości | 5,8 GHz (częstotliwość środkowa) fala elektryczna CW, pasmo ISM |
| Obciążenie znamionowe | 800 W Maks. wolfram Maks. 200 W. Fluorescencyjne i LED |
| Poziom ochrony | IP20, klasa II |
| Instalacja siedzi | wewnątrz, montaż sufitowy |
| Moc transmisji | <0,2 mW |
| Kąt detekcji | 360° |
| Zasięg detekcji | 1m-2m-4m-5m (promienie) (regulowane) |
| Ustawienie czasu | 8 s-3 min-10 min-15 min, (regulowane) |
| Kontrola światła | 10LUX-50LUX->2000LUX, (regulowany |
| Zużycie energii | około 0,5 W |
| Temperatura pracy | -15°C~+70°C |

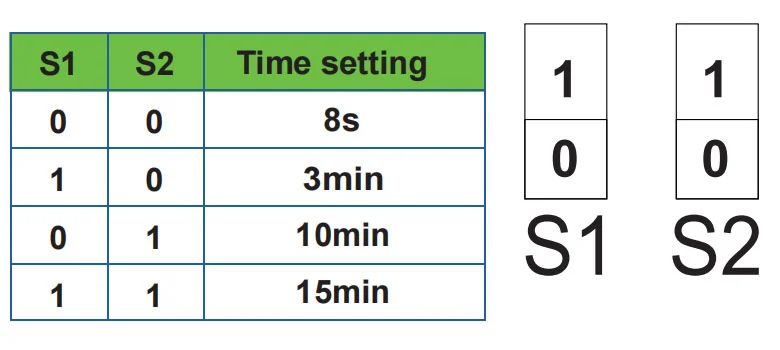

Ustawienie czasu S1 S2
Można go zdefiniować jako od 8 sekund do 15 minut. Jakikolwiek ruch wykryty przed upływem tego czasu spowoduje ponowne uruchomienie timera. Zaleca się wybranie najkrótszego czasu na dostosowanie zasięgu detekcji i wykonanie testu przejścia. Aby ustawić przełącznik w pozycji ON, wynosi „1”, w pozycji OFF wynosi „0”.
Służy głównie do regulacji czasu opóźnienia od momentu wykrycia sygnału i automatycznego włączenia światła do automatycznego wyłączenia światła. Możesz zdefiniować czas opóźnienia zgodnie ze swoimi praktycznymi potrzebami. Jednak ze względu na oszczędność energii lepiej skrócić czas opóźnienia, ponieważ czujnik mikrofalowy ma funkcję ciągłego wykrywania, co oznacza, że każdy ruch wykryty przed upływem czasu opóźnienia spowoduje ponowne uruchomienie timera, a światło będzie nadal włączone tylko wtedy, gdy w zasięgu detekcji znajdzie się człowiek.

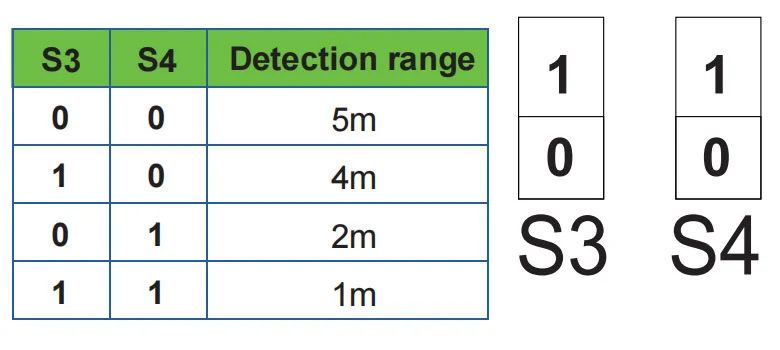

Ustawienie zasięgu detekcji (czułości) S3 S4
Zasięg detekcji to termin używany do opisania promieni mniej więcej okręgu odlewanego na ziemi, gdy jest on zainstalowany na wysokości 3 m. Aby ustawić przełącznik w pozycji ON, wynosi „1”, w pozycji OFF wynosi „0”.
Uwaga: podczas korzystania z tego produktu należy ustawić czułość (zakres wykrywania) na odpowiednią wartość, ale maksymalną, aby uniknąć nienormalnej reakcji spowodowanej łatwym wykryciem niewłaściwego ruchu przez dmuchające liście i zasłony, małe zwierzęta lub zakłócenia sieci energetycznej i sprzętu elektrycznego. Wszystkie powyższe doprowadzą do reakcji na błąd. Jeśli produkt nie działa normalnie, spróbuj odpowiednio obniżyć czułość, a następnie przetestuj go. Ruch człowieka spowoduje indukcję czujnika, więc podczas testowania działania należy opuścić obszar indukcji i nie wykonywać ruchu, aby zapobiec ciągłej pracy czujnika.

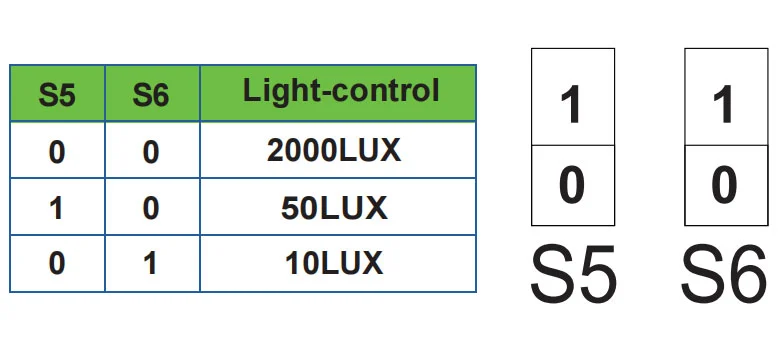

Ustawienie sterowania oświetleniem S5 S6
Można go zdefiniować w zakresie 10~>2000 LUX. Aby ustawić przełącznik w pozycji ON, wynosi „1”, w pozycji OFF wynosi „0”.
Niniejsza instrukcja dotyczy aktualnej zawartości programowania tego produktu. Wszelkie zmiany i modyfikacje producenta mogą nastąpić bez powiadomienia!
Kopiowanie treści instrukcji obsługi w jakimkolwiek innym celu bez zgody firmy jest surowo zabronione.
| Wada | Przyczyna awarii | Rozwiązanie |
| Obciążenie nie działa. | Podświetlenie jest ustawione nieprawidłowo. | Dostosuj ustawienie obciążenia. |
| Ładunek jest uszkodzony. | Zmień obciążenie. | |
| Zasilanie jest wyłączone. | Włącz zasilanie. | |
| Obciążenie działa cały czas. | W obszarze detekcji występuje sygnał ciągły. | Sprawdź ustawienia obszar wykrywania. |
| Obciążenie działa, gdy jest nie wykryto sygnału ruchu. | Lampa nie jest dobrze zainstalowana, więc czujnik nie działa wykrywać wiarygodne sygnały. | Dostosuj ponownie miejsce instalacji. |
| Czujnik wykrywa sygnał ruchu (ruch za ścianą, ruch małych przedmiotów itp.) | Sprawdź ustawienia obszaru detekcji. | |
| Obciążenie nie działa w przypadku wykrycia sygnału ruchu. | Prędkość ruchu jest zbyt duża lub zdefiniowany obszar detekcji jest zbyt mały. | Sprawdź ustawienia obszaru detekcji. |
Ostrzeżenie! Następujące sytuacje spowodują reakcję błędu.
1. Zainstalowanie na kołyszącym się obiekcie spowoduje reakcję błędu.
2. Drżąca kurtyna rozwiana przez wiatr doprowadzi do błędnej reakcji. Wybierz odpowiednie miejsce do instalacji.
3. Instalacja w miejscu o dużym natężeniu ruchu doprowadzi do reakcji na błąd.
4. Iskry wytwarzane przez pobliskie urządzenia spowodują błędną reakcję.
● Proszę potwierdzić instalację wstępną.
● Ze względów bezpieczeństwa należy odłączyć zasilanie przed instalacją i demontażem.
● Za jakiekolwiek straty spowodowane niewłaściwą obsługą producent nie ponosi żadnej odpowiedzialności.
