PDLUX wprowadza na rynek ulepszone moduły czujników dopplerowskich PD-V9H/PD-V9P/PD-V9S w paśmie X, opcjonalnie niestandardowa wersja bez styków
Ningbo PDLUX Electronic Technology oficjalnie wprowadza na rynek udoskonalone czujniki radarowe PD-V9 na pasmo X, w tym PD-V9H, PD-V9P i PD-V9S. Wyposażona w różnorodne układy pinów i dwie główne opcje częstotliwości, a także opcjonalną personalizację bez użycia pinów, seria spełnia różnorodne wymagania dotyczące układu PCB stawiane przez światowych producentów elektroniki.
Różnicowanie rdzenia: układ pinów i wybór częstotliwości

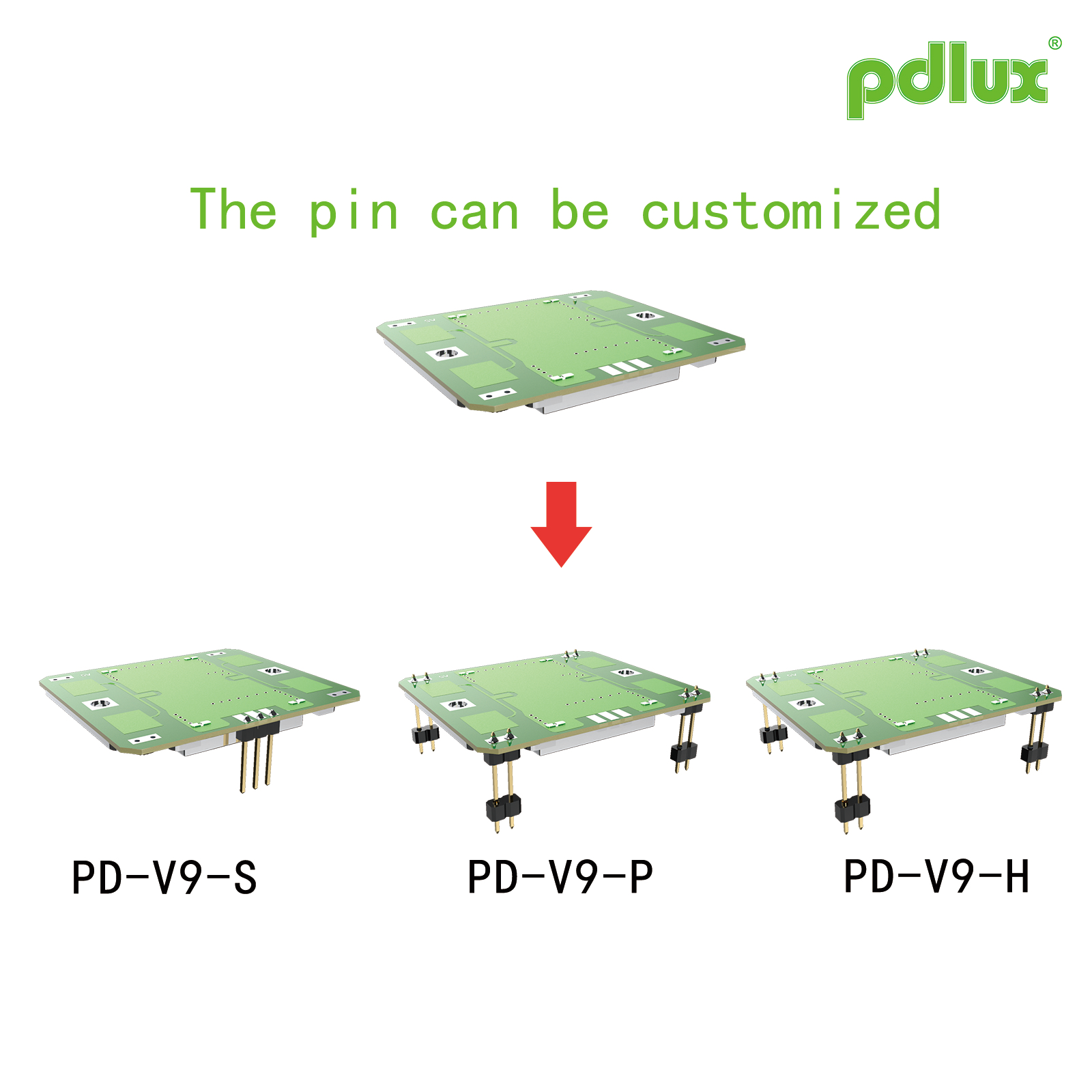

Wszystkie trzy modele mają ten sam obwód, antenę i parametry elektryczne, różnią się jedynie rozstawem pinów i częstotliwością roboczą w celu dopasowania do regionalnych standardów radiowych:
· PD-V9H:10,587 GHz ± 10 MHz (częstotliwość standardowa UE), odstęp między pinami X1 = 3,4 mm, X2 = 9,8 mm dla typowych europejskich i amerykańskich projektów PCB
· PD-V9P:10,525 GHz ± 20 MHz (uniwersalna częstotliwość na całym świecie), kompaktowe styki X1 = 3 mm, X2 = 8,9 mm, aby zaoszczędzić miejsce na PCB
· PD-V9S:10,525 GHz ± 20 MHz, standardowy układ pinów 3,4/9,8 mm do bezpośredniej wymiany starszych czujników
Opcja niestandardowa:Na zamówienie dostępne są moduły gołe bez pinów do montażu SMD; Rozmiar X3 można dostosować do specyfikacji klienta.
Ujednolicone, doskonałe specyfikacje dla wszystkich serii PD-V9
Zbudowany z oscylatora z rezonatorem dielektrycznym DRO i zintegrowaną anteną krosową, cała seria ma spójne specyfikacje:
· Napięcie zasilania: DC5V±0,5V, typowy prąd poniżej 32mA; Obsługiwany tryb zasilania PWM zapewniający bardzo niskie zużycie energii
· Typowy EIRP: 13dBm (20mW), czułość odbioru -90dBc, druga harmoniczna ≤-40dBm
· Temperatura pracy: -30℃~+55℃ standardowy zakres, rozszerzony od -40℃ do +80℃
· Kąt świecenia: 36° w płaszczyźnie E, 72° w płaszczyźnie H; dostępny elastyczny kąt montażu
· Certyfikat RoHS i zgodność z ETS 300 440 do zatwierdzenia na rynku światowym
Szerokie scenariusze zastosowań
Idealny do drzwi automatycznych, oświetlenia z czujnikiem ruchu, alarmów bezpieczeństwa, czujników obecności IoT i urządzeń do wykrywania prędkości. Podczas wymiany starych modułów radarowych użytkownicy muszą jedynie dostosować wzmocnienie wzmacniacza, aby rozwiązać problemy z czułością bez konieczności zmiany kodu MCU, co znacznie zmniejsza koszty rozwoju.
