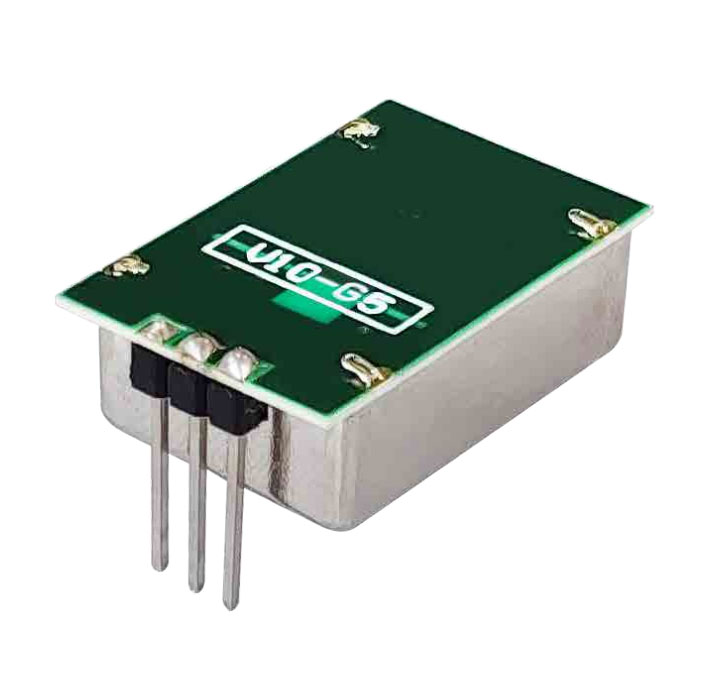

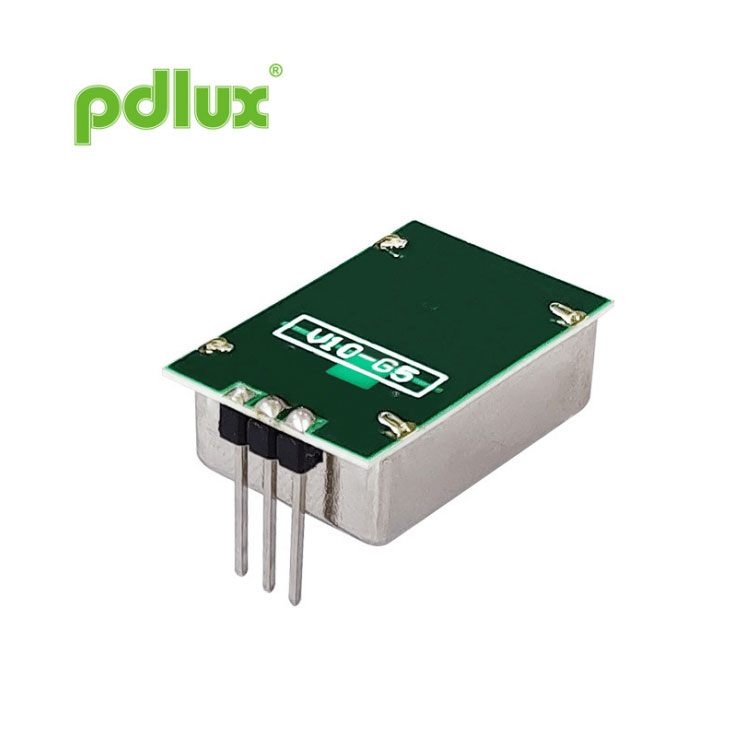

PD-V10-G5 Miniaturowy mikrofalowy detektor ruchu na pasmo X
Produkowany wewnętrznie w fabryce Pdlux w Chinach, jesteśmy uznanym producentem i dostawcą miniaturowego mikrofalowego detektora ruchu PD-V10-G5 X-Band, skrupulatnie monitorującego każdy etap produkcji, aby zapewnić jakość i jasne ceny, zapewniając naszym klientom opłacalne rozwiązania.
Wyślij zapytanie
Urządzenie, umieszczone w metalowej puszce, posiada oscylator stabilizowany rezonatorem dielektrycznym, który zapewnia stabilność działanie w szerokim zakresie temperatur w trybie CW lub w trybie impulsowym o niskim cyklu pracy oraz zintegrowany Odbiornik homodynowy zapewniający zwiększoną czułość i niezawodność.
Ta rodzina modułów jest dostępna z napięciem zasilania +5 V lub +3 V.
Podstawowa zasada działania polega na wykrywaniu przesunięcia częstotliwości pomiędzy sygnałem nadawanym i odbieranym
odbite od poruszającego się obiektu znajdującego się w polu widzenia urządzenia.
Urządzenie wytwarza sygnał wyjściowy o niskim poziomie, który można wzmocnić i przetworzyć w celu zapewnienia alarmu dźwiękowego lub wizualnego
sygnału i wykorzystuje tanie techniki produkcji do montażu powierzchniowego, które zostały sprawdzone w praktyce jako wytrzymałe i
niezawodny.
| Część NR. | Kraj | Częstotliwość | Uwagi |
| PD-V10-501 | Wielka Brytania | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | Identyfikator FCC |
| PD-V10-502 | Belgia, Holandia, Włochy | 10,525 GHz (5 V) | Spełnia dyrektywę RED |
| PD-V10-301 | Wielka Brytania | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgia, Holandia, Włochy | 10,525 GHz (3 V) | Spełnia dyrektywę RED |
| Częstotliwość | Patrz tabela powyżej |
| Moc wyjściowa (min.) | 5 dBm EIRP |
| Napięcie robocze | +5 V ± 0,25 V +3 V ± 0,15 V |
| Prąd roboczy (CW) | 25 mA (maks.) 20 mA (typowo) |
| Emisje harmoniczne | <-30 dBm |
| Średni prąd (5% prądu stałego) | 1 mA typ. |
| Szerokość impulsu (min.) | 5 µs |
| Cykl pracy (min) | 1% |
| Częstotliwość powtarzania impulsów | 2-4 kHz |
| Czułość (dla stosunku sygnału do szumu 10 dB) | -84 dBm |
| Szum (mierzony w paśmie od 3 Hz do 80 Hz) | < 30 µV |
| Osiągać | 5 dBi |

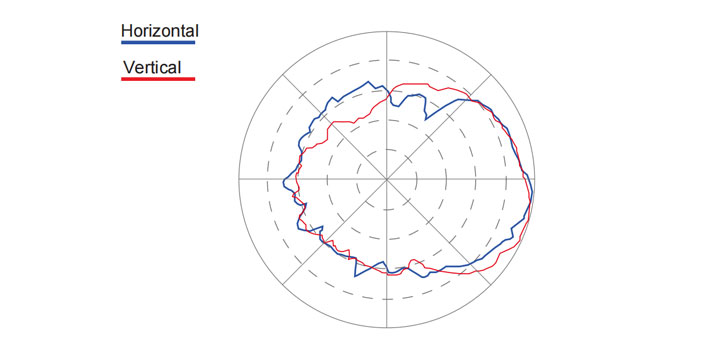

| -3 dB Szerokość wiązki | |
| Samolot E | 50° |
| Płaszczyzna H | 60° |
| Waga | 4 gr |

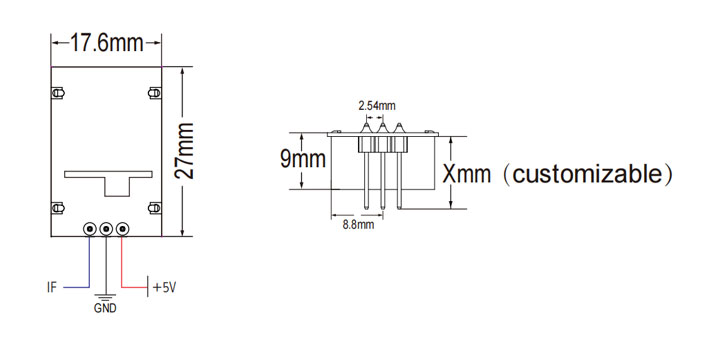

| Złącza listwowe | Rozstaw 2,54 mm X3 |
| Zgodny z dyrektywą RoHS | |
| Moc/Temp. Współczynnik (powyżej zakresu temp. pracy) | 3dB |
| Częstotliwość/Temp. Współczynnik (powyżej zakresu temp. pracy) | 6,5 MHz |
| Temperatura pracy | -20° C do +70° C |
Siła sygnału wyjściowego czujnika (zakres wykrywania) zależy od stosunku sygnału do szumu. Wyższa lub niższa niż nominalna temperatura pracy, czujnik może również pracować, ale wydajność będzie zmniejszona. Aby uniknąć uszkodzenia urządzeń, należy zachować ostrożność podczas obsługi. Prawidłowe wyładowanie elektrostatyczne (ESD) należy zachować środki ostrożności na wszystkich etapach przechowywania, obsługi, montażu i testowania.
