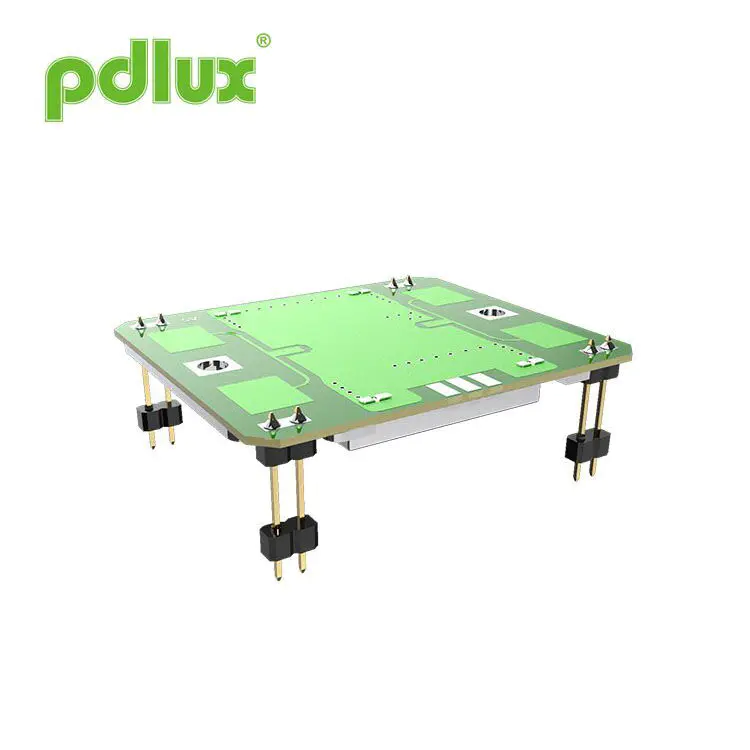

Moduł Dopplera PD-V9-H-pasek z szerokim wykrywaniem kąta
Szukasz niezawodnego i energooszczędnego czujnika ruchu radaru? Moduł Dopplera PD-V9-H z szerokim wykrywaniem kąta jest twoim idealnym wyborem. Jest to moduł radaru Dopplera z pasmem X działający między 10,525 GHz a 10,687 GHz. Posiada szerokie wykrywanie w płaszczyźnie H i wąską precyzję w płaszczyźnie elektronicznym, dzięki czemu jest dobrze przystosowany do aplikacji, takich jak monitorowanie bezpieczeństwa, światła wykrywające ruch, automatyczne drzwi i inne systemy wykrywania obiektów mobilnych. W przypadku wymagań o niskiej mocy użytkownicy mogą przejść do trybu PWM, aby skutecznie zmniejszyć prąd roboczy. Wspierane przez szybką dostawę i niezawodne wsparcie po sprzedaży, jest to zaufana opcja dla szerokiej gamy inteligentnych rozwiązań wykrywania.
Model:PD-V9-H
Wyślij zapytanie

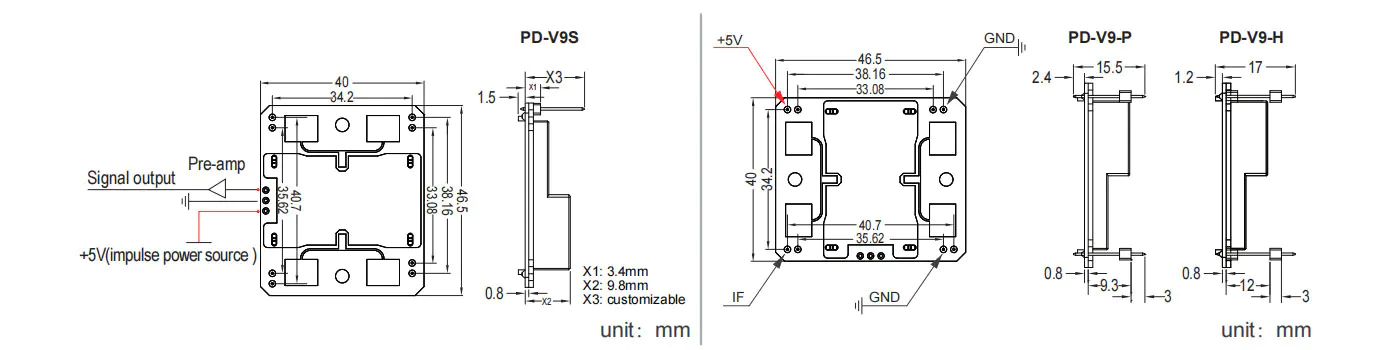

Rozmiar
Cechy
- Ustawienie częstotliwości: 10.525-10.587GHz
- w tym antena łatki
- DRO: Oscilato rezonatora dielektrycznego
- Niski drenaż prądu stałego
- Mały rozmiar
- Zgodność Rohs
Specyfikacje
| Przedmiot | Specyfikacje | |
| Ustawienie częstotliwości | 10.525-10.587 GHz (dostosowane zgodnie z różnymi wymaganiami) | |
| Stan | TA = +25 C, wino = +5 VDC | |
| Napięcie robocze | +5,0 ± 0,5 VDC | |
| Prąd operacyjny | <32 ME Typ. | |
| Moc wyjściowa | 20 MW (13 dBM) E.I.R.P. typ. | |
| Stabilność częstotliwości | ± 5 MHz Max. (TA: -30 do +55 c) | |
| Wrażliwość na straty zwrotne | -90 DBC Typ. | |
| Druga emisja harmoniczna | -40 DBM Zakres | |
| Szerokość wiązki anteny (-3 dB) | E-płaszcz | 36 stopni nom. (Oretetyczny pełny kąt 72 stopni) |
| Płyn H. | 72 stopnia nom. (Oretetyczny pełny kąt 144 stopni) | |
| Interfejs RF | Antena łat | |
| Zakres temperatur | -30 do +55 c (standardowy zakres użytkowania), -40 do +80 c (maksymalny zakres użytkowania) | |
| Rozporządzenie dotyczące zgodności | ETS 300 440 | |

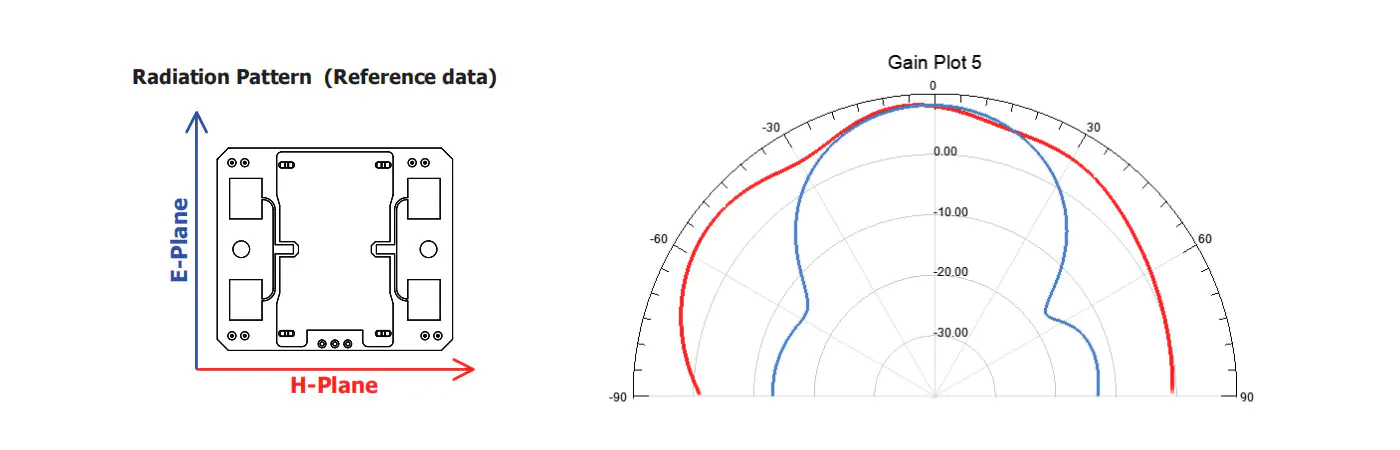

Wzór promieniowania
Krótkie wprowadzenie

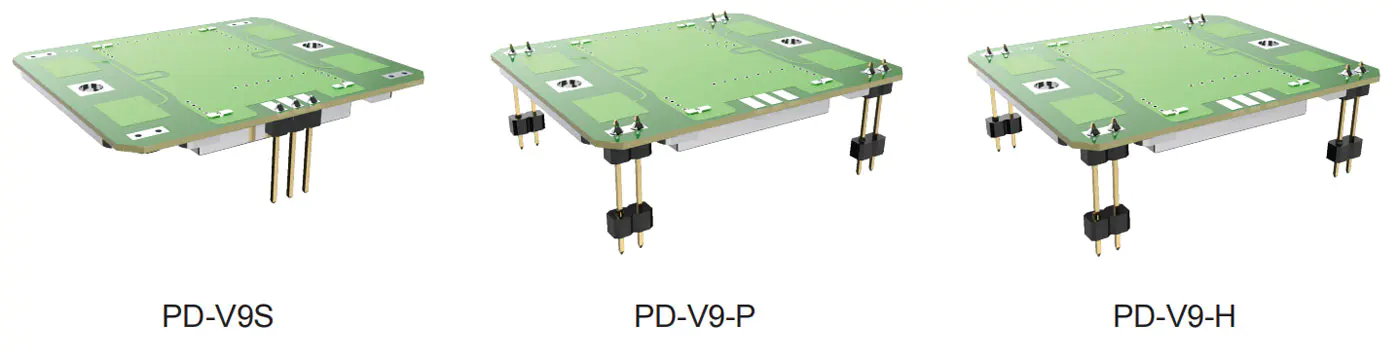

Moduł dopplerowego pasma PD-V9-H o szerokim wykryciu kąta działa w pasmach X. Częstotliwość robocza znajduje się w zakresie częstotliwości od 10,525 GHz do 10,687 GHz. Użytkownicy muszą dokonywać zakupów w oparciu o dostosowanie zgodnie z przepisami częstotliwości kraju, w którym się znajduje. Na przykład 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Czujniki serii PD-V9 są szeroko stosowane w produktach aplikacji bezpieczeństwa i nadzoru, automatycznych czujnikach drzwi, mobilnych światła wykrywania, czujnikach IoT, czujnikach prędkości i różnych produktach czujników mobilnych.
Czujnik ma detekcję dużego kąta w płaszczyźnie H i wykrywanie małego kąta EPLAN. Użytkownicy mogą w razie potrzeby naprawić czujnik pod różnymi kątami. Jakby użytkownicy chcieli, aby prąd roboczy czujnika był tak mały, jak to możliwe, możesz ustawić tryb zasilania czujnika na tryb PWM (cykl pracy), który może skutecznie zmniejszyć prąd roboczy.
Możliwe napotkane problemy
Gdy użytkownicy napotykają następujące problemy podczas korzystania lub bezpośrednio zastępując oryginalny czujnik.
1. Pierwsze użycie:
Gdy używasz czujnika serii PD-V9 po raz pierwszy i napotkasz wysoką czułość lub niewystarczającą czułość, najpierw należy sprawdzić status ustawienia wzmocnienia obwodu wzmocnienia. Oraz czy metoda obliczeniowa stosowana przez MCU do przetwarzania sygnałów jest odpowiednia. Ogólnie rzecz biorąc, łatwo jest znaleźć rozwiązanie.
2. Możliwe problemy, które mogą pojawić się podczas bezpośredniej wymiany wcześniej używanych czujników:
Podczas bezpośredniej wymiany wcześniej używanych czujników mogą wystąpić również problemy o wysokiej czułości i niskiej czułości, które można łatwo rozwiązać. Wystarczy zwiększenie obwodu amplifikacji lub zmniejszenie wzmocnienia obwodu amplifikacji. Nie należy brać pod uwagę algorytmu przetwarzania sygnału MCU.
Pomóż, czego początkujący mogą potrzebować podczas korzystania z:
Jeśli napotkasz trudności podczas korzystania z czujników serii PD-V9 i potrzebujesz pomocy. Możesz skontaktować się z nami za pośrednictwem poczty elektronicznej. Ogólnie rzecz biorąc, można uzyskać odpowiedzi.
Wprowadzenie produktu:
Wprowadzenie produktu może zostać zmodyfikowane i ulepszone przez PDlux w dowolnym momencie w razie potrzeby. Niekoniecznie wszyscy zostaną powiadomieni w odpowiednim czasie.
