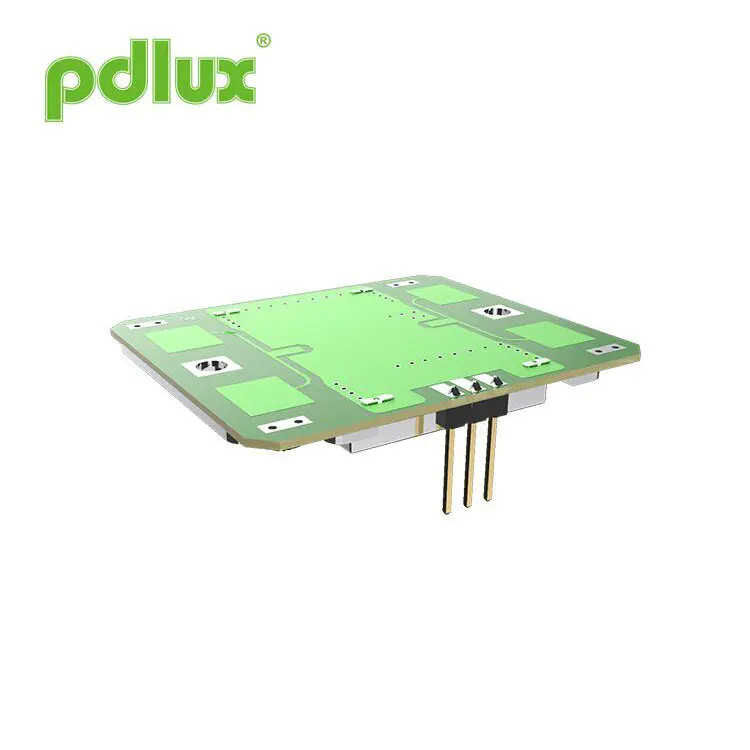

PD-V9-s X-pasek moduł mikrofalowy Doppler Moduł z wyjściem pinowym
Kompaktowy i konfigurowalny, PD-V9-S X-pasmo mikrofalowe moduł mikrofalowy moduł mikrofalowy z wyjściem PIN jest zbudowany do integracji z zaawansowanymi produktami wykrywania. PD-V9-S to zminiaturyzowany moduł radaru Dopplera z pasmem X z wyjściem pinowym, idealnym dla programistów i integratorów systemów. Obsługuje regionalne dostosowywanie częstotliwości i ma podwójną strukturę wykrywającą płaszczyznę-Płyn H dla szerokiego zasięgu i skupionego płaszczyzny elektronicznej do precyzyjnego wykrycia. Czujnik działa wydajnie w trybie PWM o niskiej mocy, dzięki czemu nadaje się do systemów operowanych w baterii lub wbudowanych. Aplikacje obejmują inteligentne oświetlenie, wykrywanie prędkości, kontrolę dostępu i wykrywanie ruchu IoT. Dostępne są niestandardowe usługi rozwoju i OEM/ODM.
Model:PD-V9-S
Wyślij zapytanie
Rozmiar
Cechy
- Ustawienie częstotliwości: 10.525-10.587GHz
- w tym antena łatki
- DRO: Oscilato rezonatora dielektrycznego
- Niski drenaż prądu stałego
- Mały rozmiar
- Zgodność Rohs
Specyfikacje
| Przedmiot | Specyfikacje | |
| Ustawienie częstotliwości | 10.525-10.587 GHz (dostosowane zgodnie z różnymi wymaganiami) | |
| Stan | TA = +25 C, wino = +5 VDC | |
| Napięcie robocze | +5,0 ± 0,5 VDC | |
| Prąd operacyjny | <32 ME Typ. | |
| Moc wyjściowa | 20 MW (13 dBM) E.I.R.P. typ. | |
| Stabilność częstotliwości | ± 5 MHz Max. (TA: -30 do +55 c) | |
| Wrażliwość na straty zwrotne | -90 DBC Typ. | |
| Druga emisja harmoniczna | -40 DBM Zakres | |
| Szerokość wiązki anteny (-3 dB) | E-płaszcz | 36 stopni nom. (Oretetyczny pełny kąt 72 stopni) |
| Płyn H. | 72 stopnia nom. (Oretetyczny pełny kąt 144 stopni) | |
| Interfejs RF | Antena łat | |
| Zakres temperatur | -30 do +55 c (standardowy zakres użytkowania), -40 do +80 c (maksymalny zakres użytkowania) | |
| Rozporządzenie dotyczące zgodności | ETS 300 440 | |
Wzór promieniowania
Krótkie wprowadzenie
Czujnik jasności serii PD-V9 działa w paśmie X. Częstotliwość robocza znajduje się w zakresie częstotliwości od 10,525 GHz do 10,687 GHz. Użytkownicy muszą dokonywać zakupów w oparciu o dostosowanie zgodnie z przepisami częstotliwości kraju, w którym się znajduje. Na przykład 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Czujniki serii PD-V9 są szeroko stosowane w produktach aplikacji bezpieczeństwa i nadzoru, automatycznych czujnikach drzwi, mobilnych światła wykrywania, czujnikach IoT, czujnikach prędkości i różnych produktach czujników mobilnych.
Czujnik ma detekcję dużego kąta w płaszczyźnie H i wykrywanie małego kąta EPLAN. Użytkownicy mogą w razie potrzeby naprawić czujnik pod różnymi kątami. Jakby użytkownicy chcieli, aby prąd roboczy czujnika był tak mały, jak to możliwe, możesz ustawić tryb zasilania czujnika na tryb PWM (cykl pracy), który może skutecznie zmniejszyć prąd roboczy.
Możliwe napotkane problemy
Gdy użytkownicy napotykają następujące problemy podczas korzystania lub bezpośrednio zastępując oryginalny czujnik.
1. Pierwsze użycie:
Gdy używasz modułu mikrofalowego pasm dopplerowego PD-V9-S Doppler z wyjściem pinowym po raz pierwszy i napotkaj wysoką czułość lub niewystarczającą czułość, najpierw należy sprawdzić stan ustawienia wzmocnienia obwodu wzmocnienia. Oraz czy metoda obliczeniowa stosowana przez MCU do przetwarzania sygnałów jest odpowiednia. Ogólnie rzecz biorąc, łatwo jest znaleźć rozwiązanie.
2. Możliwe problemy, które mogą pojawić się podczas bezpośredniej wymiany wcześniej używanych czujników:
Podczas bezpośredniej wymiany wcześniej używanych czujników mogą wystąpić również problemy o wysokiej czułości i niskiej czułości, które można łatwo rozwiązać. Wystarczy zwiększenie obwodu amplifikacji lub zmniejszenie wzmocnienia obwodu amplifikacji. Nie należy brać pod uwagę algorytmu przetwarzania sygnału MCU.
Pomóż, czego początkujący mogą potrzebować podczas korzystania z:
Jeśli napotkasz trudności podczas korzystania z czujników serii PD-V9 i potrzebujesz pomocy. Możesz skontaktować się z nami za pośrednictwem poczty elektronicznej. Ogólnie rzecz biorąc, można uzyskać odpowiedzi.
Wprowadzenie produktu:
Wprowadzenie produktu może zostać zmodyfikowane i ulepszone przez PDlux w dowolnym momencie w razie potrzeby. Niekoniecznie wszyscy zostaną powiadomieni w odpowiednim czasie.
