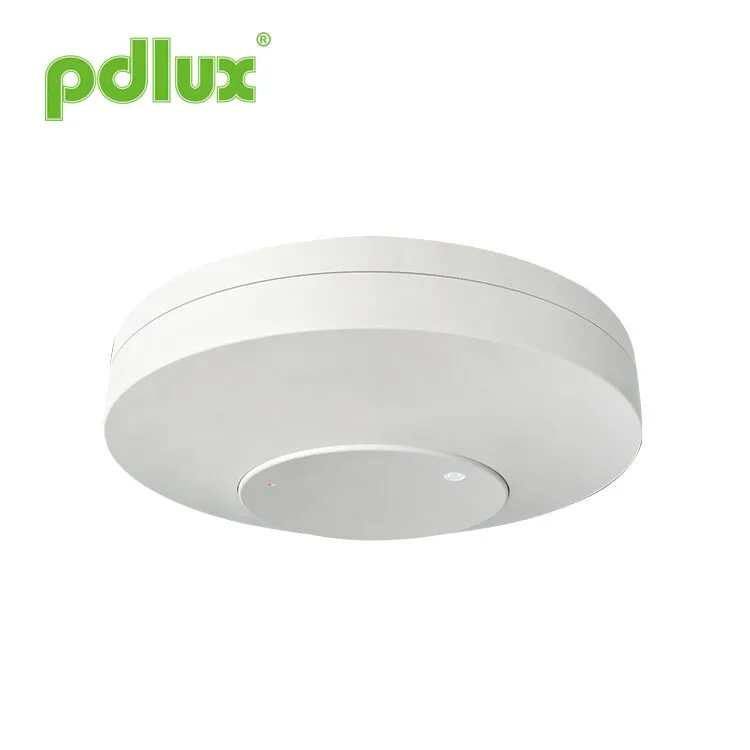

PDLUX PD-M330-C 5,8 GHz MMWAVE DETECTOR OBECNY
Użyj FMCW, aby wykryć osoby w określonym obszarze. Łącząc przetwarzanie sygnału radaru z dokładnym algorytmem wykrywania człowieka, można osiągnąć wysoką wrażliwość wykrywanie człowieka, co może wykryć ruchome i stacjonarne ludzkie cele. Wykryto obecność biologiczną (głównie ludzkie ciało) o takich cechach, jak oddychanie i bicie serca w zakresie wykrywania, dzięki czemu ludzkie ciało można było wykryć bez ruchów ciała, w tym śpiących ludzi.
Model:PD-M330-C
Wyślij zapytanie
Streszczenie
Użyj FMCW, aby wykryć osoby w określonym obszarze. Łącząc przetwarzanie sygnału radaru z dokładnym algorytmem wykrywania człowieka, można osiągnąć wysoką wrażliwość wykrywanie człowieka, co może wykryć poruszające się i stacjonarne ludzkie cele. Wykryto obecność biologiczną (głównie ludzkie ciało) o takich cechach, jak oddychanie i bicie serca w zakresie wykrywania, dzięki czemu ludzkie ciało można było wykryć bez ruchów ciała, w tym śpiących ludzi.
Specyfikacje
| Częstotliwość robocza: | 5.8 GHz |
| Zniszczone obciążenie: | 800 W (rezystancyjny)/300 W (pojemności) |
| Napięcie znamionowe: | 100-240 V AC, 50/60 Hz |
| Sygnał wyjściowy: | Przełącznik włączania/wyłączania |
| Zużycie energii w trybie gotowości: | <0,4 W. |
| Wysokość instalacji: | 2,5-6m |
| Promień wykrywania: | > 2-6m (regulowane) |
| Zakres sterowania światłem: | 5-300LUX - dzień |
| Zamknięcie opóźnienia: | 10 sekund do 8 minut (Ustaw zamknięcie opóźnienia czas w razie potrzeby) |
| Poziom ochrony: | IP20 |

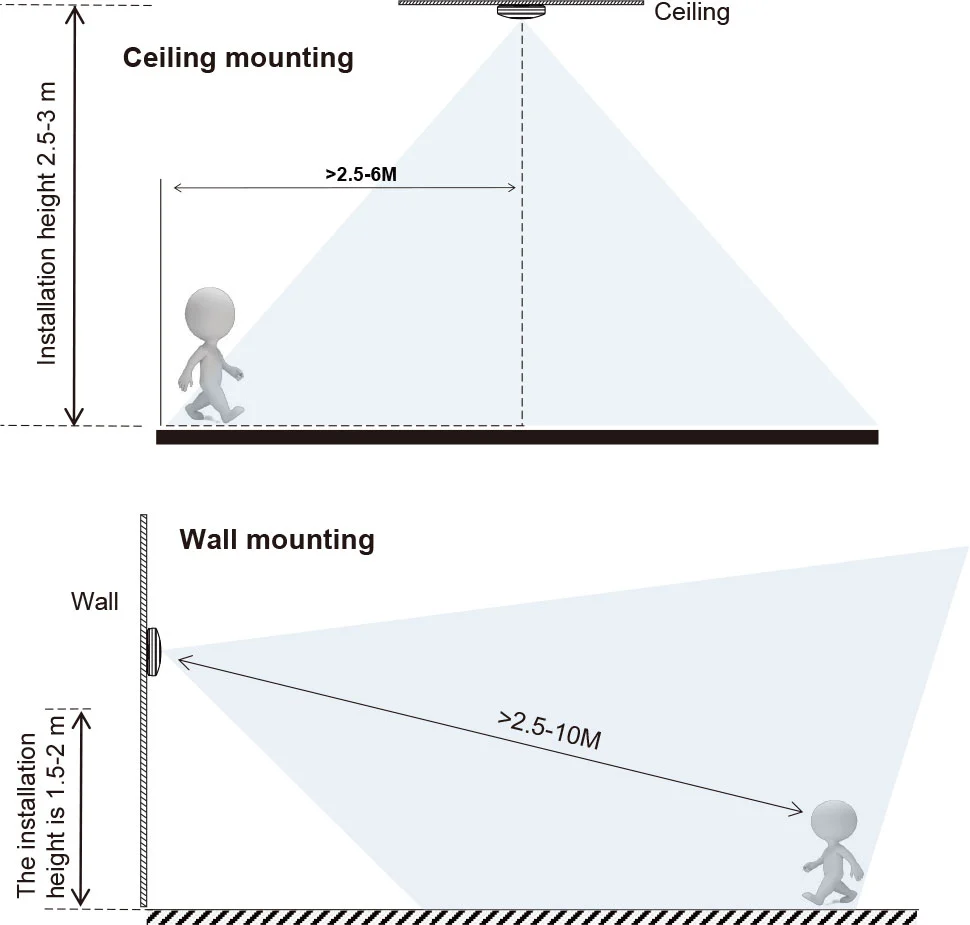

Schematyczny schemat rozkładu obszaru wykrywania
Funkcjonować
Zidentyfikuj dzień i noc automatycznie. Może dostosować światło otoczenia zgodnie z twoim pragnieniem: po zwrzeeniu do Sun (Max) będzie działać w ciągu dnia i w nocy. Kiedy zwróci się do Księżyca (min), będzie działać tylko w mniej niż 10 okoliczności. Jeśli chodzi o dostosowanie, zapoznaj się z sposobem testowania.
Opóźnienie czasowe jest stale dodawane: gdy odbiera drugi sygnał indukcyjny po pierwszym indukcyjnym, obliczy czas na resztę pierwszego opóźnienia czasu. (Ustawiony czas)
Regulacja opóźnienia: można ustawić w razie potrzeby. Minimalna wartość wynosi 10 sekund, a maksymalna wartość wynosi 8 minut

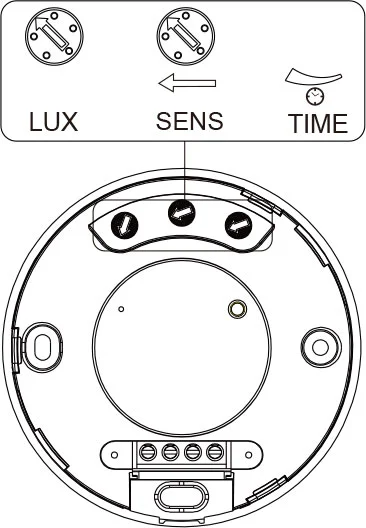

(1) Ustawienie kontroli światła
Dostosuj światło robocze. Obróć się zgodnie z ruchem wskazówek zegara, aby go zwiększyć i obrócić w kierunku przeciwnym do ruchu wskazówek zegara, aby go zmniejszyć. Po obróceniu do mini będzie działał tylko poniżej kontroli światła około 10, po skręceniu do maks. Może działać dowolną kontrolą światła.
(2) Ustawienie czasu
Dostosuj ustawienie czasu obciążenia. Obróć się zgodnie z ruchem wskazówek zegara, aby go zwiększyć i skręć zgodnie z ruchem przeciwnym, aby go zmniejszyć. Ustawienie czasu wynosi około 8 minut, gdy obróć się do maksymalnego, a ustawienie czasu wynosi około 10 sekund po obróceniu do min.
(3) Ustawienie zakresu wykrywania (czułość)
Odległość wykrywania jest minimalna podczas obracania się w kierunku przeciwnym do dołu i maksimum podczas obracania się zgodnie z ruchem wskazówek zegara na dno.
Maksymalny zakres celu wykrywania radaru jest 6 m odległość linii prostej między ludzkim ciałem a czujnikiem, a zakres wykrywania wynosi 2-6 m.
UWAGA: Po wyłączeniu światła, zajmie to 1 sekundę, zanim czujnik będzie gotowy do wykrycia innego ruchu, to znaczy tylko sygnał wykryty 1 sekundy później światło może być automatyczne.
Dotyczy to głównie regulacji czasu opóźnienia od momentu wykrycia sygnału i automatycznego automatycznego wyłączenia światła. Możesz zdefiniować czas opóźnienia do swojej praktycznej potrzeby. Ale lepiej obniżyć czas opóźnienia ze względu na oszczędność energii, ponieważ czujnik podczerwieni ma funkcję ciągłego wykrywania, to znaczy każdy ruch wykryty przed upływem czasu opóźnienia ponownie uruchomi licznik czasu, a światło będzie utrzymywane tylko wtedy, gdy w zakresie wykrywania będzie człowieka.

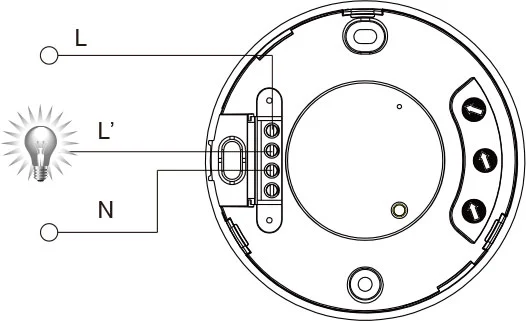

Schemat z drutu połączenia
● Podłącz N, L z mocą;
● Podłącz N, L ’z obciążeniem.

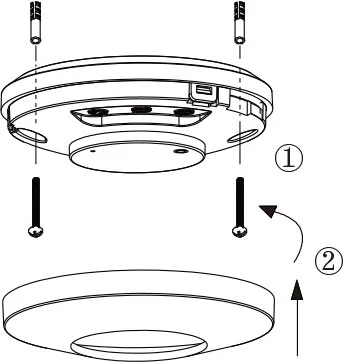

Instrukcja instalacji
NOTATKA:
Przed zainstalowaniem zasilania wyłączania
Test
1. Obróć luks gnoob zgodnie z ruchem wskazówek zegara do maksimum (słońce). Skręć pokrętło czasowe na przeciwległość do minimum. Przewiń gałkę czujnika zgodnie z ruchem wskazówek zegara do maksimum.
2. Po włączeniu zasilania, jeśli nie zostanie wykryty ciągły sygnał, kontrolowane obciążenie przestanie działać po 10 sekundach do 8 minut.
3. Po wykryciu obciążenie działa, a światło wskaźnikowe jest włączone. Po 10 sekundach do 8 minutach, jeśli nie wykryto ciągłego sygnału, światło wskaźnika przestaje działać. Jeśli sygnał zostanie wykryty po 10 sekundach, obciążenie powinno zacząć działać, światło wskaźnikowe powinno się rozjaśnić i przestać działać po 5 sekundach do 8 minut. W tej chwili nie wykryto ciągłego sygnału.
4. Obróć gałkę Lux w kierunku przeciwnym do ruchu wskazówek zegara do minimum. Jeżeli test jest przeprowadzany w 10 LUX lub powyżej, obciążenie nie powinno działać po zatrzymaniu obciążenia indukcyjnego; Ale jeśli pokryjesz okno wykrywalne nieprzezroczystym obiektem (ręcznik itp.), Obciążenie będzie działać. W przypadku braku sygnałów wykrywających obciążenie powinno przestać działać w ciągu 10 sekund do 8 minut.
Niniejszy podręcznik dotyczy aktualnego programowania treści tego produktu, istnieją wszelkie zmiany i modyfikacje producenta bez powiadomienia!
Ściśle nie wolno kopiować zawartości instrukcji obsługi w dowolnym innym celu bez zgody firmy.
