PDLUX PD-V12360A/B K-PAME WYSOKIE WYSOBY WYKAŻENIA MODZONE DLA SMART SIGN I Security
PDLUX PD-V12360A/B K Pasma wysokiej wrażliwości czujnik SMART Switch & Security to opatentowany czujnik wysokiej wrażliwości opracowany przez zespół techniczny PDLUX do wykrywania 360 stopni K. Obejmuje to V12360A i V12360B. Różnica wydajności między A i B leży w różnych promieniach wykrywania.
Model:PD-V12360A/B
Wyślij zapytanie
PD-V12360A/B 24,125 GHz Czujnik ruchu
Aplikacja
.Inteligentny przełącznik
.Przełącznik ściany
.Wykryj intruz
Czujnik serii PD-V12360 to opatentowany czujnik wysokiej wrażliwości opracowany przez Zespół techniczny PDlux do wykrywania 360 stopni K. Ten PDLUX PD-V12360A/B K Pasko w wysokiej czujnika wysokiej wrażliwości dla inteligentnego przełącznika i bezpieczeństwa obejmuje V12360A i V12360B. Różnica wydajności między A i B leży w innym wykryciu promienie. Po zainstalowaniu na niskiej wysokości kąt wykrywania V12360a jest większy niż to V12360B. Kąt wykrywania 360 stopni V12360A wynosi 120 stopni (proszę o Patrz do poniższego rysunku), który może być używany do instalowania produktów o wysokości mniejszej niż 5 metry. Kąt wykrywania 360 stopni V12360B wynosi 80 stopni, których można użyć do instalowania produktów o wysokości mniejszej niż 10 metrów. (Proszę zapoznać się z następującymi obraz). Rozszerzenie jego czułości wykrywania zależy od stosunku sygnału do szumu Obwód wzmocnienia zaprojektowany przez użytkownika i algorytm programu MCU. Ze względu na szeroki i elastyczny zakres zastosowania tego typu czujnika analogowego. To jest nadal szeroko stosowany.

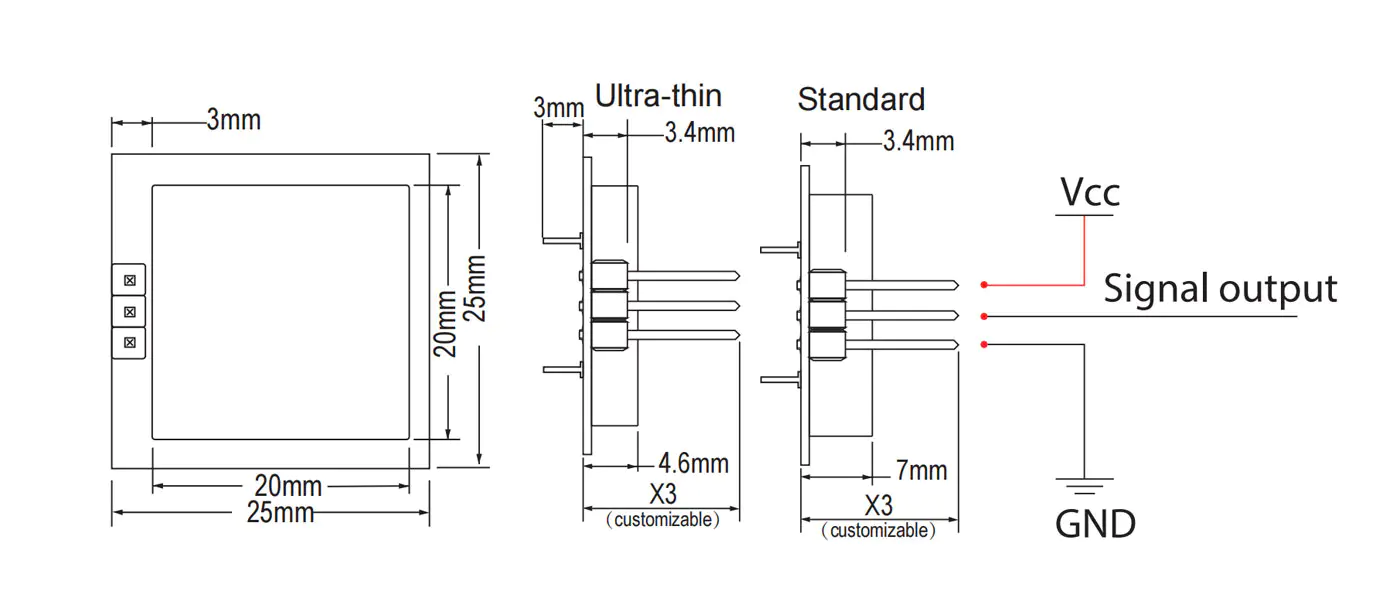

Rozmiar produktów

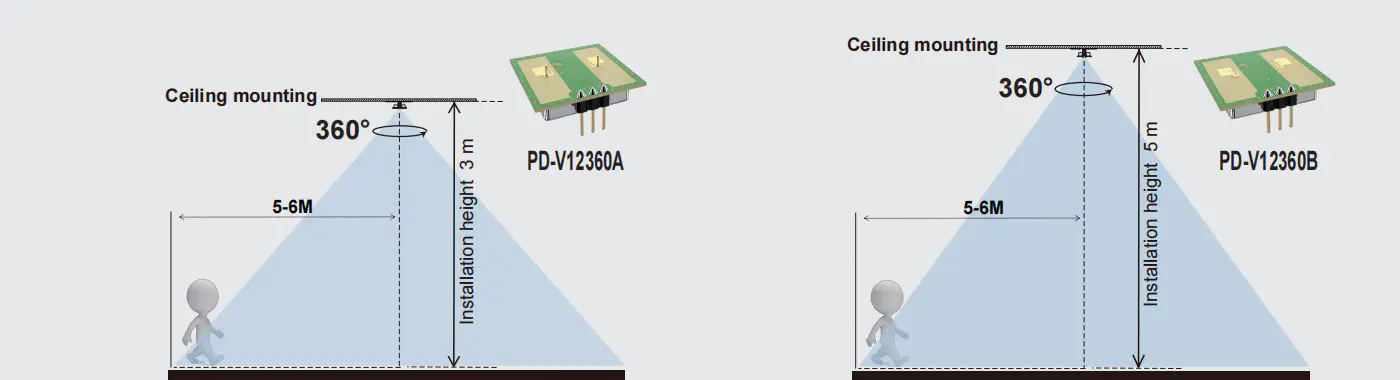

Zakres wykrywania
Parametry techniczne
| Parametr | Notatki | Min | Typ | Max | Jednostki |
| Napięcie zasilania | VCC | 3.0 | 5.0 | 5.25 | V |
| Bieżąca konsumpcja | ICC | 20 | 35 | 38 | mama |
| Tryb pracy | Zasilane przez PWM, może kontrolować prąd roboczy przy 3-15mA | ||||
| Szerokość pulsu | Tpulse | 10 | μs | ||
| Temperatura robocza | Szczyt | -30 ~+85 | ℃ | ||
| Temperatura przechowywania | TSTG | -10 | +60 | ℃ | |
| Stabilny czas |
|
<5 | μsec | ||
| Hałas |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Ustawienie częstotliwości | f | 24.000 | 24.125 | 24.250 | GHZ |
| Własowana moc (Authp) | Dąsy | <2,0 | <2,5 | <3,0 | MW |
| Pamięć wilgotność otoczenia | 45%~ 65% | Rh | |||
OSTRZEŻENIE: Rzeczywisty zakres wykrywania jest związany z wzmocnieniem wzmocnienia sygnału obwodu, ogólnym układem PCBA i próg MCU.
Note1: Własowane emisje mają na celu spełnienie zasad FCC i CE.
Note2: Otrzymana wytrzymałość sygnału (RSS) jest mierzona w łącznej liczbie 1 sposobów utraty ścieżki 70dB.
Note3: Napięcia szumu są mierzone od 10 Hz do 100 Hz w porcie wyjściowym, wewnątrz komory anechoicznej. Note4: Operacja pulsu
Specjalne przypomnienie
Ze względu na całkowitą grubość płytki obwodu wynosiła zaledwie 0,52 mm. Zastosowanie nadmiernej siły bocznej do pinów może spowodować pęknięcie folii miedzi. Spowodowanie nieprawidłowe działanie czujnika.
