Zero Crossing Technology Czujnik podczerwieni

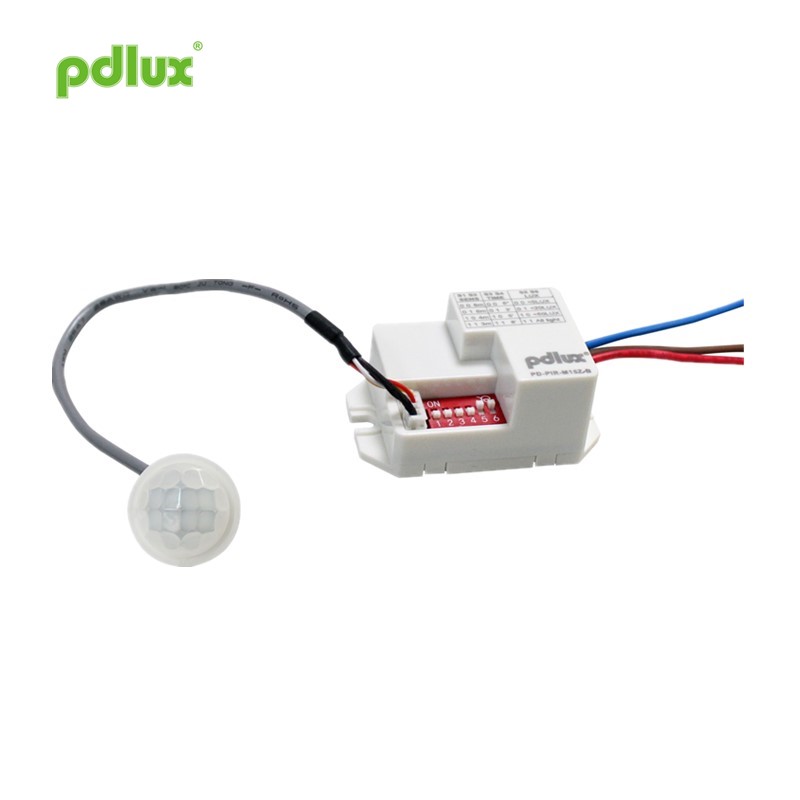

Instrukcja czujnika podczerwieni PD-PIR-M15Z-B

Streszczenie

Zero Crossing Technology Czujnik podczerwieni to cyfrowa technologia najnowszej wersji czujnika podczerwieni. Przyjmij antyakammingowy czujnik podczerwieni SMD. Obiektyw Finier jest również wyposażony w wskaźnik stanu wykrywania i czujnik światłoczuły. Zero Crossing Technology Czujnik w podczerwieni przyjmuje cyfrowe precyzyjne obliczenia Fala Sinusoidalna technologia przełącznika zerowego punktu, która ma silną zdolność prądu impulsowego i jest nieporównywalna z konwencjonalnymi produktami. Można przymocować do dowolnego innego obciążenia. Szczegółowe informacje można znaleźć w poniższym wprowadzeniu.

Funkcjonować

Specyfikacje Zero Crossing Technology Czujnik podczerwieni

Źródło zasilania: 220-240VAC 50 Hz/60 Hz
100-130VAC 50 Hz/60 Hz
Wszystkie obciążenia: 1200 W maks. （220-240VAC）
600W Max. （100-130VAC）
Prąd wzrostu: 50a/500 μs
Kąt wykrywania: 100 °
Temperatura pracy: -20 ~+40 ° C.
Wilgotność robocza: ≤93%RH

Informacje o czujniku

Aplikacja

Zero Crossing Technology Czujnik w podczerwieni może być używany z dowolnym produktem lub może być instalowany i używany niezależnie. Istnieją dwie metody instalacji: ściana i sufit.
Np. Dodaj czujnik, od jednego normalnego oświetlenia do automatycznej lampy czujnikowej.

Schemat z drutu połączenia 1. Podłącz brązowe i niebieskie z mocą; 2. Podłącz czerwony i niebieski z obciążeniem.

Uwaga
● Instalator powinien mieć doświadczenie elektryka lub odpowiednie doświadczenie;
● Nie instaluj tej maszyny w miejscach narażonych na bezpośrednie światło słoneczne, gdzie znacząco zmieniają się prąd i temperatura, takie jak klimatyzacja i ogrzewanie;
● Nie wybieraj obiektów kołysania jako bazę instalacyjną;
● Przed zakresem wykrywania nie powinno być przeszkód ani poruszających się przedmiotów wpływających na jego wykrycie.
● Im wyższa temperatura otoczenia, tym niższa czułość czujnika! Nominalna odległość wykrywania w instrukcji jest odległością, gdy temperatura otoczenia wynosi 22-24 ° C.
W fabryce wrażliwość jest ustawiona na 6 metrów.

Uwaga
1. Połącz część soczewki czujnika w kierunku miejsca, w którym zwykle porusza się ludzkie ciało.
2. Część obiektywu znajduje się w pozycji, w której dociera światło naturalne, dzięki czemu czujnik światłowodu wewnątrz soczewki mógł lepiej dostrzec oświetlenie środowiskowe.
Uwaga: Wysokość ciała ludzkiego jest inna, prędkość ruchu jest inna, czułość jest również inna. Prędkość ruchomej wynosi 1,0 do 1,5 m / sekundę. Jeśli zmienią się rozmiar i szybkość ruchu, podobnie jak odległość wykrywania.

UWAGA:
Po raz pierwszy zaczynając używać produktu czujnika, musisz zwrócić uwagę na następujące elementy:
1. Pierwsza moc musi poczekać 30 sekund, trzymać się z dala od miejsca, w którym czujnik może wykryć. Po tym, jak światło zostało automatycznie wyłączone, ludzkie ciało wchodzi w zakres wykrywania czujnika i porusza się w normalnym kierunku ruchu. Czujnik może wykryć i kontrolować obciążenie, aby rozpocząć działanie.
2. W przypadku metod regulacji Lux, czas opóźnienia i wrażliwość, należy zapoznać się z zawartością na schematach A, B i C w celu obsługi.

Korzystając z tego produktu, dostosuj wrażliwość na odpowiednią pozycję. Nie dostosowuj wrażliwości na maksimum, aby nie powodować normalnego produktu z powodu niewłaściwych działań. Ruch spowodowany przez małe zwierzęta i zakłócenia z siatki mocy może powodować awarię produktu.
Gdy produkt nie może działać normalnie, spróbuj odpowiednio zmniejszyć czułość, a następnie przetestować.

Ten podręcznik jest treścią programowania produktu, nie powiadomimy Cię osobno. Ściśle nie wolno kopiować zawartości instrukcji obsługi w dowolnym innym celu bez zgody firmy.
