Dostawca 64-kanałowej adresowalnej czujki dymu PD-SO928-V7

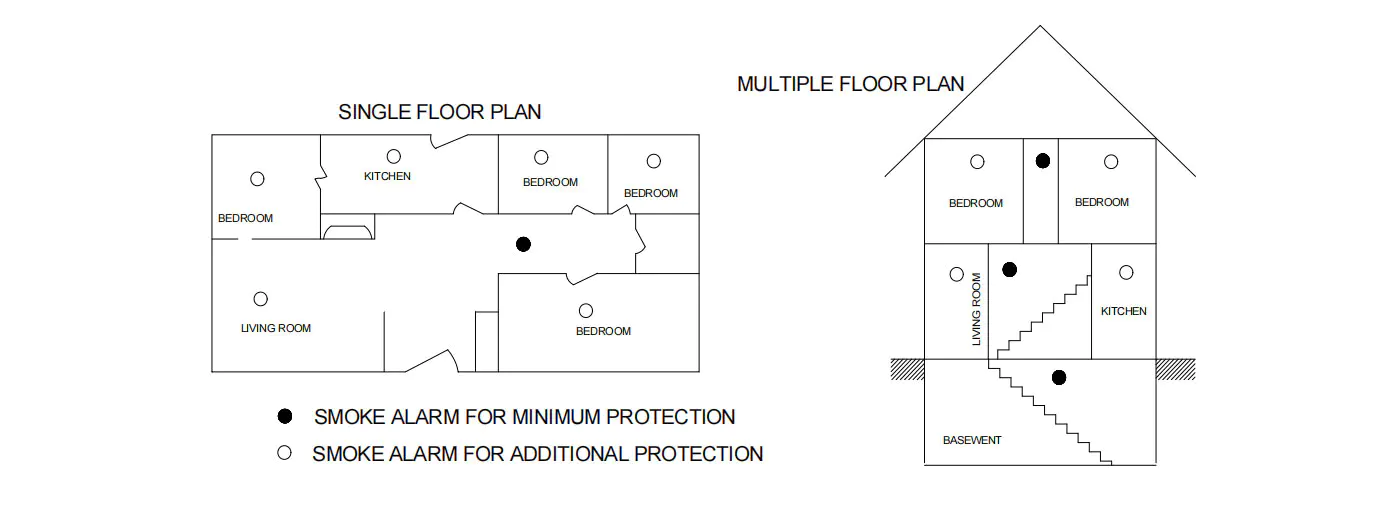

1. Na początek musisz zainstalować przynajmniej jeden element w każdej sypialni i na trasie.
2. Klatka schodowa jest ważna, abyś mógł szybko wyjść w przypadku pożaru, dlatego na górze schodów należy zainstalować czujnik dymu.
3. Potrzebujesz co najmniej jednego czujnika na każdym pomieszczeniu na każdym piętrze, łącznie z wykończonymi strychami i piwnicami.
4. Zainstaluj jeden czujnik obok każdego urządzenia elektrycznego.
5. lepiej zainstalować czujniki dymu na środku sufitu, ponieważ dym zawsze się unosi;
6. Jeżeli z jakichś powodów nie można ich zamontować na środku sufitu, należy je także zamontować w odległości co najmniej 10 cm od ściany.

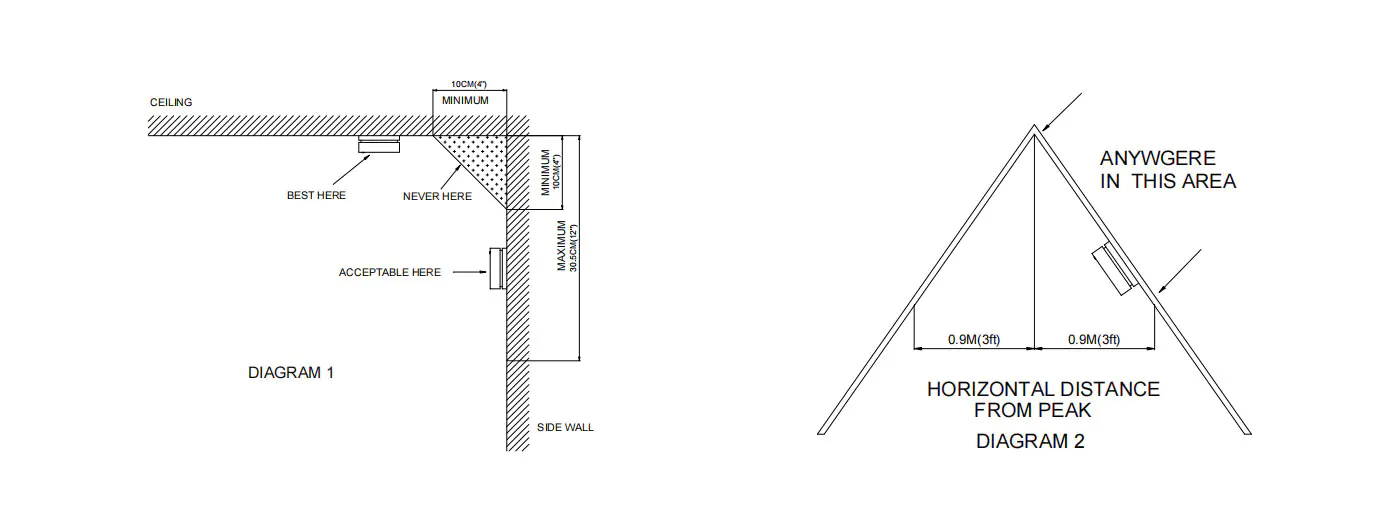

7. Jeśli chcesz zamontować je na ścianie, należy je zamontować w odległości 10-30,5 cm pod sufitem. Schemat 1.

8. Jeżeli długość hali przekracza 9 m, należy zainstalować więcej niż jeden czujnik.
9. W pomieszczeniu o skośnym dachu zainstaluj czujkę w odległości 0,9 m od góry. Schemat 2.
10. Jak zainstalować czujniki dymu w wyjmowanym domu. Zdejmowany domek nie zapewnia izolacji cieplnej, dlatego lepiej zainstalować alarm w odległości 10–30,5 cm od sufitu.

1. Gdzie dozwolone jest spalanie. Na przykład niewentylowane kuchnie, garaże i piece;
2. Blisko wachlarza;
3. W bardzo wilgotnych, wilgotnych lub zaparowanych pomieszczeniach: Urządzenia należy trzymać w odległości co najmniej 3 m od pryszniców, saun, zmywarek itp.
4. W bardzo zakurzonych, brudnych lub tłustych obszarach;
5. W pomieszczeniach z dużym przeciągiem, gdzie dym będzie całkowicie wydmuchany z urządzenia,
6. W obszarach zapowietrzonych może to spowodować zatkanie komory pomiarowej;
7. Gdzie mniej niż 305 mm od świateł fluorescencyjnych. „Szum” elektryczny może zakłócać działanie czujnika.
8. W przestrzeni „martwej” np. na schemacie 1, w pobliżu narożnika mniej niż 10 cm.
9. W sali konferencyjnej dla palących nie instaluj tam alarmu, ponieważ urządzenie włączy alarm, gdy kilka osób będzie paliło.

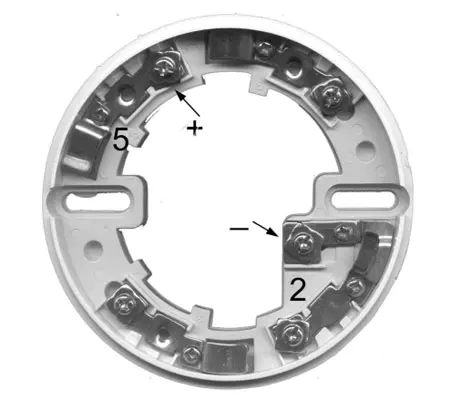

Schemat połączeń

·odkręcić śruby strzałką wskazaną na prawym rysunku i nawlec główkę żyłki na gwint śruby pod uszczelką. A następnie dokręć śruby.
·Zacisk 5 podłączyć R30 „+” centrali sterującej
·Zacisk 2 podłączyć R30 „–” centrali sterującej

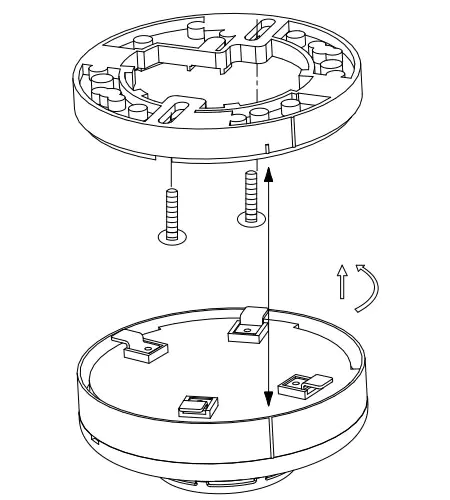

1. Naciśnij i przytrzymaj podstawę, a następnie obróć ją w kierunku przeciwnym do ruchu wskazówek zegara, zdejmij podstawę;
2. Zgodnie z oznaczeniem numerycznym na podstawie i schematem połączeń podłącz przewód do odpowiedniej śruby z uszczelką;
3. Zamocuj bazę w wybranej pozycji;
4. Zakryj obudowę alarmu: ustaw krótką linię na podstawie tak, aby była skierowana w stronę długiej linii na korpusie alarmu i obracaj w kierunku zgodnym z ruchem wskazówek zegara, aż długa linia na podstawie będzie skierowana w długą linię na korpusie alarmu.

Test

1. Włącz zasilanie, diody LED powinny migać jednorazowo co około 10 sekund;

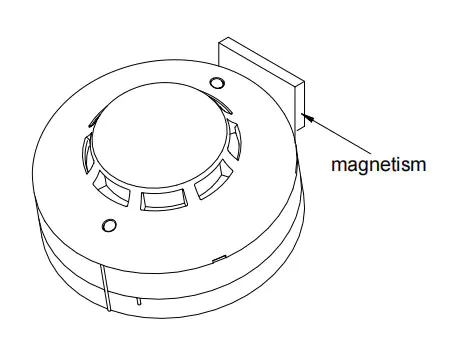

2. Umieść magnes w pobliżu kontaktronu wewnętrznego bieguna i przyciągnij go (zwróć uwagę na położenie jak na prawym rysunku), diody LED zaczną szybko migać, a główny alarm i pokrętło PD-HS07;
3. Jeśli diody LED nie migają szybko, sprawdź, czy magnes jest prawidłowo zastosowany.

1. Testuj przynajmniej raz w tygodniu.
2. Czyść czujnik dymu przynajmniej raz w miesiącu. Delikatnie odkurz kurz za pomocą miękkiej szczotki odkurzacza;
3. Nigdy nie używaj wody ani środków czyszczących do czyszczenia czujnika dymu, ponieważ mogą one uszkodzić urządzenie

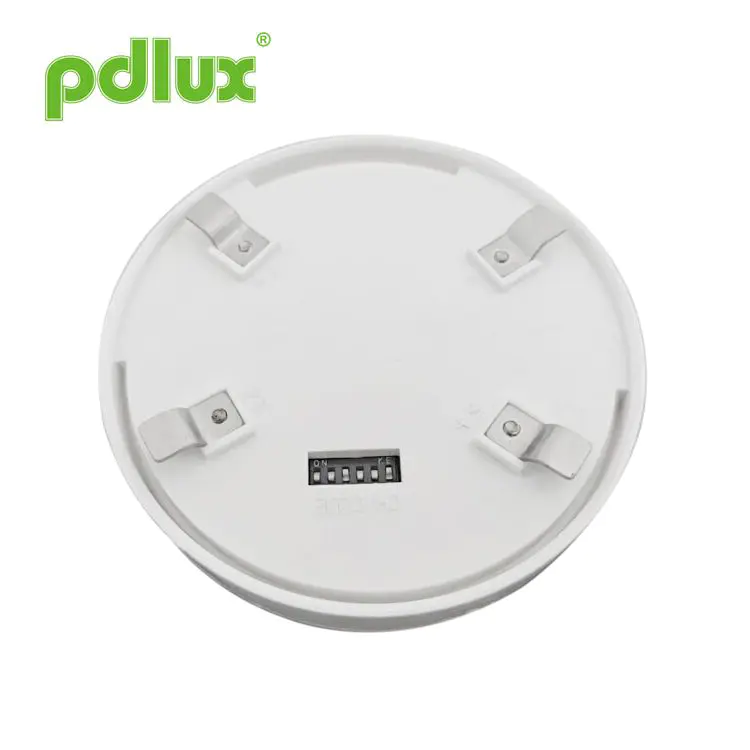

Czujkę dymu PD-SO928-V7 można rozpoznać po kodzie kanału; dzięki 6-bitowemu przełącznikowi kodującemu kod kanału ma 64 metody kodowania (szczegóły w poniższa tabela).
