Przełącznik czujnika indukcyjnego podczerwieni na podczerwień

Poniżej znajduje się wprowadzenie do przełącznika czujnika indukcyjnego podczerwieni na podczerwień. Mam nadzieję, że pomogę Ci lepiej zrozumieć przełącznik czujnika indukcyjnego podczerwieni na podczerwień. Zapraszamy nowych i starych klientów do dalszej współpracy z nami, aby wspólnie stworzyć lepszą przyszłość!

Model:PD-PIR102-Z

Wyślij zapytanie

Instrukcja czujnika podczerwieni PD-PIR102-Z

Cyfrowa, precyzyjna technologia sterowania przełączaniem

Streszczenie

Ten przełącznik czujnika indukcyjnego podczerwieni na podczerwień to zaawansowany, sterowany cyfrowo, inteligentny czujnik piroelektryczny na podczerwień. W tym produkcie zastosowano jeden czujnik o wysokiej rozdzielczości, który jest prawie dwukrotnie większy od czułości pojedynczego tradycyjnego czujnika. Wykorzystuje MCU do dokładnego obliczenia informacji o przełączniku i dokładnego steruje włączeniem przekaźnika w punkcie zerowym fali sinusoidalnej, tak aby każde obciążenie zostało włączone. W punkcie zerowym fali sinusoidalnej unika się problemu prądu rozruchowego spowodowanego konwencjonalnym trybem sterowania po włączeniu wysokiego napięcia fali sinusoidalnej, zwłaszcza przekaźnika uszkodzenia dużego prądu generowanego przez kondensator o dużej pojemności pod wpływem wysokiego napięcia napięcie pod obciążeniem.

Ze względu na zróżnicowanie obecnych obciążeń elektrycznych, zwłaszcza lampy LED, świetlówki energooszczędne i świetlówki posiadają kondensatory o różnej pojemności. To katastrofa dla przekaźników. Czasami lampa LED o mocy 50 W może generować prądy udarowe o natężeniu od 80 do 120 A. Zwykły przekaźnik 10 A wytrzymuje tylko 3-krotność prądu rozruchowego i jest prawdopodobne, że przekaźnik ulegnie uszkodzeniu w ciągu kilku dni lub kilka razy. Z tego powodu konwencjonalny czujnik dostępny na rynku ma krótką żywotność i mały prąd obciążenia.

Aby przezwyciężyć ten problem, w produkcie zastosowano zaawansowane cyfrowe obliczenia precyzyjne, aby włączyć obciążenie, gdy fala sinusoidalna ma potencjał zerowy, rozwiązując w ten sposób problem udarowego prądu obciążenia, znacznie zwiększając nośność i przedłużając żywotność produktu. Najnowsza metoda sterowania stosowana w technologii czujników masowej produkcji może z łatwością kontrolować dowolne obciążenie. Jest to produkt średniej i wysokiej półki. Chociaż koszt jest wyższy w porównaniu z wersją konwencjonalną, niezawodność i żywotność produktu są znacznie zwiększone. Ten produkt jest równoznaczny z wyborem spokoju ducha i wyborem bezpieczeństwa.

Ten produkt jest dostępny w wersji z zasilaczem impulsowym i wersji z kondensatorem obniżającym napięcie. Wersja zasilacza impulsowego charakteryzuje się napięciem roboczym do 100V-277V i poborem mocy w trybie czuwania <0,5W. Zasadniczo wersja pojemnościowa obniżająca napięcie może mieć tylko jedno napięcie, a pobór mocy w trybie gotowości wynosi> 0,7 W. Warto to wziąć pod uwagę przy wyborze produktu.

Dane techniczne

Źródło zasilania: 220–240 V AC, 50 Hz/60 Hz
100–130 V AC, 50 Hz/60 Hz
Wszystkie obciążenia: maks. 1200 W (220–240 V AC)
Maks. 800 W (100-130 V AC)
Ustawienie czasu: 10 sekund-12 minut (regulowane)
Sterowanie światłem: <10LUX-2000LUX (regulowane)

Zasięg wykrywania (22°C): 1-8 m (promienie) (regulowany)
Kąt detekcji: 360o (montaż na suficie)
Wysokość montażu: 2,5-4,5 m
Temperatura pracy: -10°C-+40°C
Wilgotność robocza: <93%RH
Prędkość ruchu wyczuwalnego: 0,6-1,5 m/s

Dioda czujnika:
1. Po włączeniu na 30 sekund przechodzi w normalny stan indukcji. W tym czasie diody LED migają
raz na sekundę.
2. Zaświeci się raz, gdy urządzenie odbierze sygnał wykrywania.

Funkcjonować
Regulacja LUX:
LUX odnosi się do natężenia oświetlenia otoczenia. Regulacja pokrętła regulacji LUX pozwala wybrać, jakie natężenie oświetlenia chcesz wprowadzić w czujniku indukcyjnym. Wybierz nawyk, który Ci odpowiada.
Część opcji w rozwiązaniu 20LUX ma być podświetlana. Niektórzy wybierają oświetlenie otoczenia 50LUX jako oświetlenie indukcyjne, a niektórzy wybierają oświetlenie indukcyjne w dowolnym momencie, o ile pokrętło regulacji LUX jest ustawione na maksimum.

Regulacja czasu:
Pokrętło regulacji czasu służy do regulacji czasu po wykryciu światła przez czujnik, a użytkownik może rozsądnie wybrać czas opóźnienia po indukcji.

Informacje o czujniku

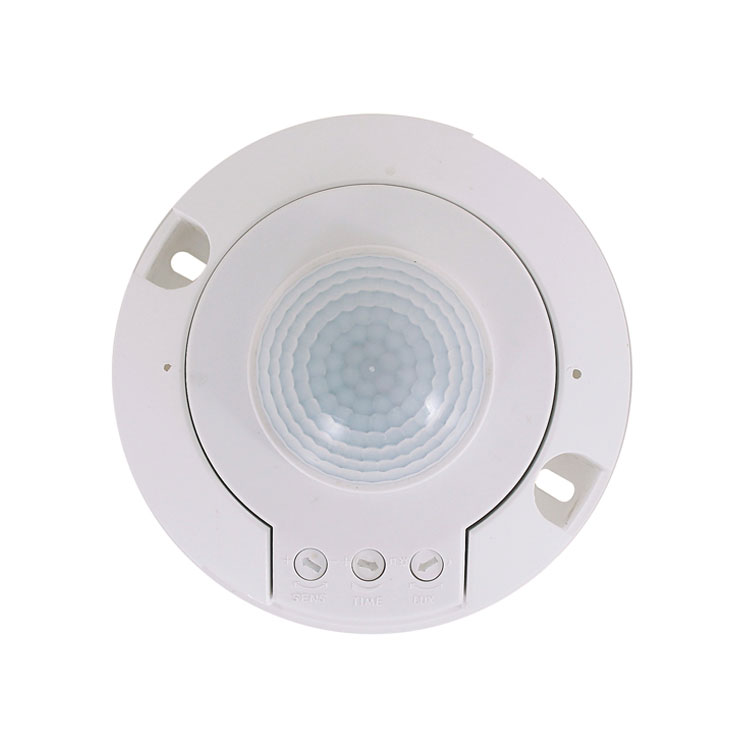

Ustawienie pokrętła
① CZUŁOŚĆ: Dostosuj zasięg wykrywania. Obróć zgodnie z ruchem wskazówek zegara, aby ją zwiększyć, i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. Po przekręceniu na min. wynosi 1 m, a po przekręceniu na maks. wynosi 8 m.
② CZAS: Dostosuj ustawienie czasu pracy obciążenia. Obróć zgodnie z ruchem wskazówek zegara, aby ją zwiększyć, i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. Ustawienie czasu wynosi około 12 minut po przekręceniu na maksimum, a ustawienie czasu wynosi około 10 sekund po przekręceniu na min.
③ LUX: Regulacja światła roboczego. Obróć zgodnie z ruchem wskazówek zegara, aby ją zwiększyć, i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. Po przekręceniu na wartość minimalną będzie działać tylko poniżej poziomu sterowania oświetleniem około 10LUX, po przekręceniu na maksimum może działać przy dowolnej regulacji oświetlenia.

UWAGA: Podczas korzystania z tego produktu dostosuj czułość do odpowiedniej pozycji, której potrzebujesz. Nie ustawiaj czułości na maksimum, aby uniknąć normalnego działania produktu spowodowanego nieprawidłowym ruchem. Ponieważ czułość jest zbyt wysoka, łatwo wykryć niewłaściwy ruch powodowany przez wiatr wiejący liście i zasłony, małe zwierzęta oraz nieprawidłowy ruch spowodowany zakłóceniami sieci energetycznej i sprzętu elektrycznego. Wszystkie te prowadzą, produkt nie działa normalnie!

Jeśli produkt nie działa normalnie, spróbuj odpowiednio obniżyć czułość, a następnie przetestuj go.

Instrukcja instalacji

(1) Przed instalacją wyłącz zasilanie;

(2) Obróć górną pokrywę w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij ją, dokręć śruby mocujące dolną pokrywę;
(3) Zamontuj dolną pokrywę w wybranej pozycji za pomocą śruby (jak①);
(4)Zgodnie ze schematem przewodów połączeniowych podłącz przewód zasilający i przewód obciążeniowy do kolumny przewodu połączeniowego w czujniku;
(5)Przyciśnij górną pokrywę czujnika i obróć ją dokręcić w kierunku zgodnym z ruchem wskazówek zegara (jak②), instalacja zostanie zakończona.

Notatka
Powinien być instalowany przez elektryka lub doświadczoną osobę.
Unikaj instalowania go na niespokojnych obiektach.
Przed oknem detekcji nie powinny znajdować się żadne przeszkody ani poruszające się obiekty mające wpływ na wykrywanie. Unikaj instalowania urządzenia w pobliżu stref zmian temperatury powietrza, takich jak klimatyzacja, centralne ogrzewanie itp.
Ze względu na swoje bezpieczeństwo nie otwieraj pokrywy, gdy po montażu znajdziesz zaczep.
Jeśli istnieje różnica między produktem a instrukcją, należy odnieść się głównie do produktu.

Jakiś problem i sposób na rozwiązanie
Obciążenie nie działa:
A. Sprawdź, czy podłączenie zasilania i obciążenia jest prawidłowe.
B. Sprawdź, czy obciążenie jest dobre.
C. Sprawdź, czy lampa świetlna przyspiesza po wykryciu.
D. Sprawdź, czy światło robocze odpowiada sterowaniu oświetleniem.

Czułość jest słaba:
A. Sprawdź, czy przed oknem detekcji nie ma przeszkód mogących mieć wpływ na odbiór sygnałów.
B. Sprawdź, czy temperatura otoczenia nie jest zbyt wysoka.
C. Proszę sprawdzić czy źródło sygnału znajduje się w polach detekcji.
D. Proszę sprawdzić czy wysokość montażu odpowiada wysokości podanej w instrukcji.
mi. Sprawdź, czy orientacja ruchu jest prawidłowa.

Czujnik nie może automatycznie zamknąć obciążenia:
A. Sprawdź, czy w polach detekcji występują ciągłe sygnały.
B. Sprawdź, czy ustawienie czasu jest ustawione na najdłuższy.
C. Sprawdź, czy moc jest zgodna z instrukcją.
D. Sprawdź, czy zmiana temperatury wyraźnie zbliża się do czujnika, np. klimatyzacja, centralne ogrzewanie itp.

● Proszę potwierdzić instalację wstępną.
● Proszę odłączyć zasilanie przed instalacją i demontażem.
● Upewnij się, że ze względów bezpieczeństwa odłączyłeś zasilanie.
● Niewłaściwa obsługa spowodowała straty, producent nie ponosi żadnej odpowiedzialności.

Niniejsza instrukcja dotyczy aktualnej zawartości programowania tego produktu. Wszelkie zmiany i modyfikacje producenta mogą nastąpić bez powiadomienia!
Niniejsza instrukcja bez naszej zgody nie może być kopiowana w żadnym innym celu.
