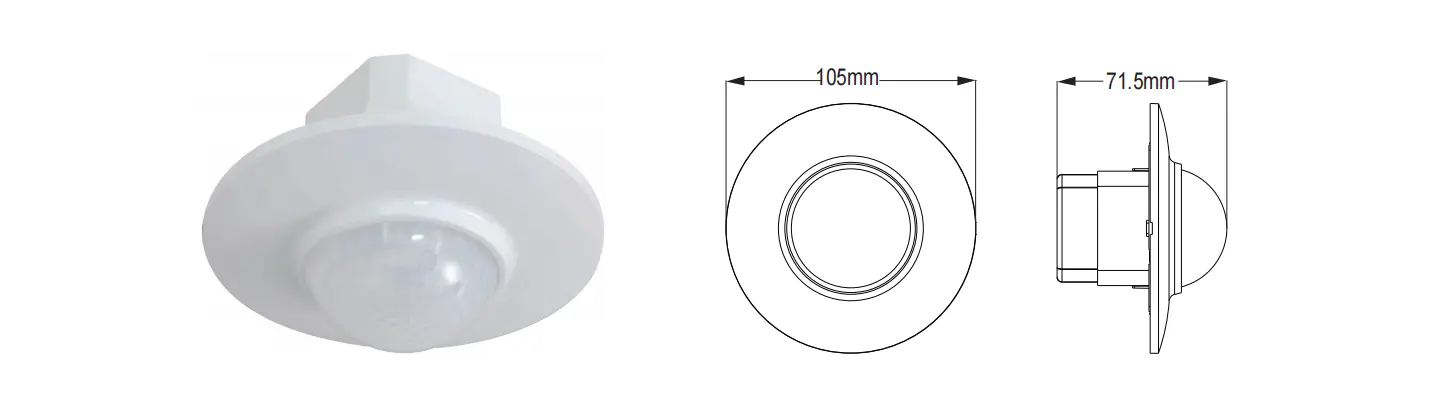

Sufitowy czujnik ruchu na podczerwień PD-PIR200A 360°

Streszczenie

Produkt jest nowym przełącznikiem oszczędzającym energię, wyposażonym w detektor o dobrej czułości, układ scalony i SMT. Łączy w sobie automatyzm, wygodne bezpieczeństwo, oszczędność energii i praktyczne funkcje. Jeden detektor wewnątrz tworzy pole detekcji o szerokim zasięgu, wykorzystuje energię podczerwieni człowieka jako źródło sygnału sterującego i może uruchomić obciążenie natychmiast po wejściu w pole detekcji. Może automatycznie identyfikować dzień i noc. Jest łatwy w instalacji i szeroko stosowany, posiada funkcje pokazu mocy i pokazu wykrywania.

Dane techniczne

Źródło zasilania	220-240VAC/100-130VAC	Częstotliwość zasilania	50/60 Hz
Obciążenie rezystancyjne	Maks. 1200 W. Maks. 230 V/600 W. 110 V	Ustawienie czasu:	min: 8±3 s maks.: 7 ± 2 min (regulowane)
Kąt detekcji	360°	Zakres wykrywania (22°C)	Maks. 8m (średnica) (regulowana)
Kontrola światła	<3LUX-światło dzienne (regulowane)	Temperatura pracy	-10°C~+40°C
Zużycie energii	0,45 W (statyczny 0,1 W)	Wysokość montażu	2,5 ~ 3,5 m
Prędkość ruchu wykrywania	0,6-1,5 m/s	Wilgotność robocza	<93% wilgotności względnej

Uwaga: W przypadku równoległego stosowania różnych obciążeń konieczne jest pełne zrozumienie właściwości obciążenia obciążenie, a obciążenie o szczególnie dużym prądzie rozruchowym spowoduje przedwczesne uszkodzenie przekaźnika wewnątrz cewki indukcyjnej. Jeśli istnieje duża niepewność co do używanego obciążenia, należy dokonać modernizacji wersję specjalnie zaprojektowaną, aby wytrzymać prąd rozruchowy, można dostosować.

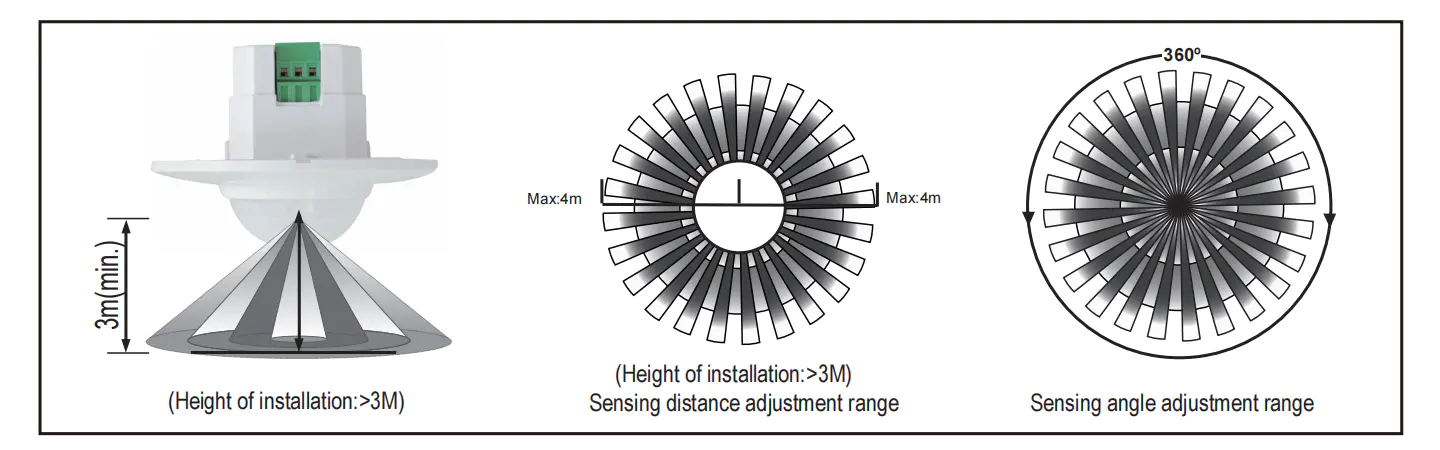

Informacje o czujniku

Funkcjonować

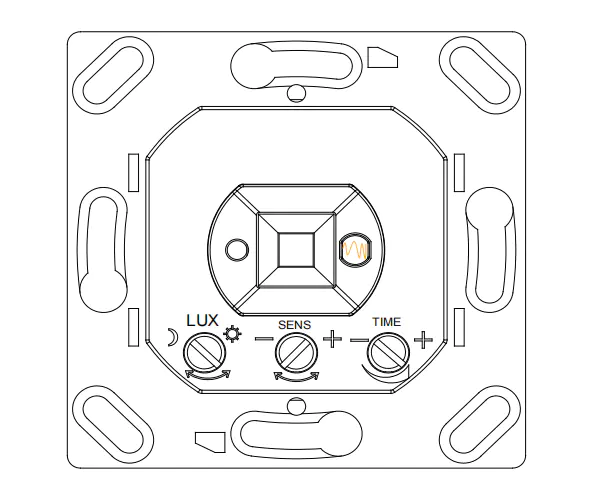

· Automatycznie identyfikuj dzień i noc. Można dostosować sterowanie oświetleniem zgodnie ze swoimi potrzebami: kiedy obrócisz się w stronę SUN (maks.), będzie działać w dzień i w nocy. Po przekręceniu na KSIĘŻYC (min), będzie działać tylko w warunkach mniejszych niż 3LUX. Jeśli chodzi o regulację, zapoznaj się ze sposobem testowania.
·Zasięg detekcji można ustawić w zależności od pozycji instalacji i pola detekcji.
·Pokaz wykrywania: dioda LED będzie migać dwa razy na sekundę po odebraniu sygnału.
·Ustawienie czasu jest dodawane w sposób ciągły: kiedy odbierze drugi sygnał indukcyjny po pierwszym cewce, tak się stanie oblicz czas jeszcze raz w pozostałej części pierwszego ustawienia czasu podstawowego. (Ustaw czas)
·Regulacja ustawienia czasu: można ją ustawić według własnych upodobań. Minimum to 8±3 s, maksimum to 7±2min.

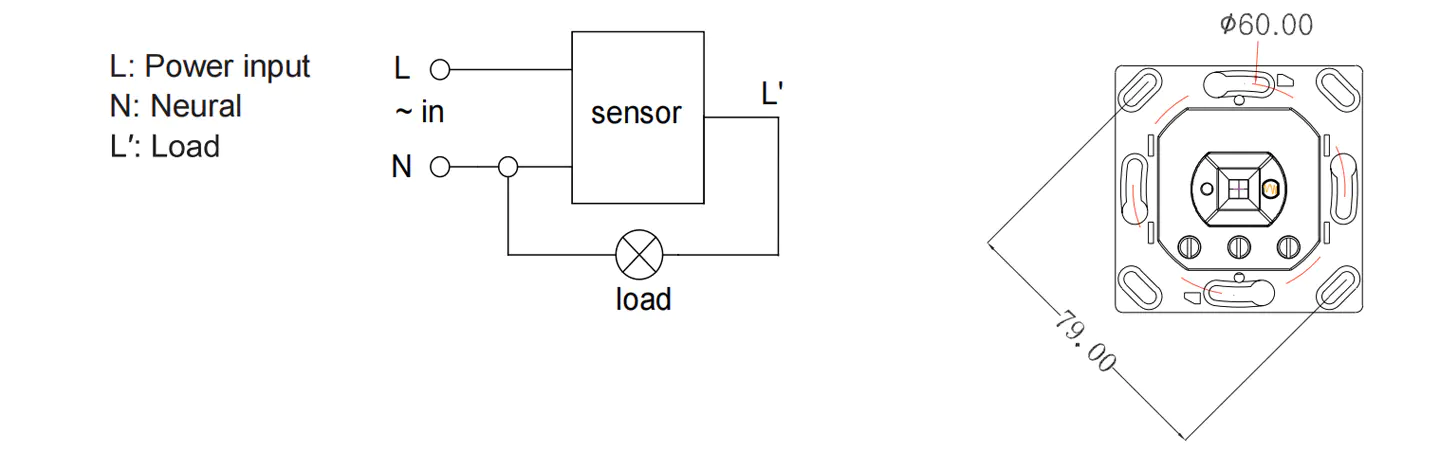

Schemat połączeń



UWAGA: Podczas korzystania z tego produktu należy ustawić czułość w odpowiedniej pozycji, której potrzebujesz. Nie ustawiaj czułości na maksimum, aby uniknąć działania produktu praca zwykle spowodowana nieprawidłowym ruchem. Ponieważ czułość jest zbyt wysoka, łatwo wykryć nieprawidłowy ruch powodowany przez wiatr wiejący liście i zasłony, małe zwierzęta oraz nieprawidłowy ruch przez zakłócenia sieci energetycznej i sprzętu elektrycznego. Wszystkie te prowadzą, produkt nie działa normalnie!
Jeśli produkt nie działa normalnie, spróbuj odpowiednio obniżyć czułość, a następnie przetestuj go.

Notatki

Powinien być instalowany przez elektryka lub doświadczoną osobę.
Unikaj instalowania go na niespokojnych obiektach.
Przed oknem detekcji nie powinny znajdować się żadne przeszkody ani poruszające się obiekty mające wpływ na detekcję.
Unikaj instalowania go w pobliżu stref zmian temperatury powietrza, takich jak klimatyzacja, centralne ogrzewanie itp.
Ze względu na swoje bezpieczeństwo nie otwieraj pokrywy, gdy po montażu znajdziesz zaczep.
Jeśli istnieje różnica między produktem a instrukcją, należy odnieść się głównie do produktu.

Jakiś problem i sposób na rozwiązanie

Obciążenie nie działa:
a. Sprawdź, czy podłączenie zasilania i obciążenia jest prawidłowe.
b.Sprawdź, czy obciążenie jest dobre.
c.Sprawdź, czy światło robocze odpowiada sterownikowi oświetlenia.

Czułość jest słaba:
a. Sprawdź, czy przed oknem detekcji nie ma przeszkód wpływających na odbiór sygnałów.
b. Sprawdź, czy temperatura otoczenia nie jest zbyt wysoka.
c. Sprawdź, czy źródło sygnału znajduje się w polach detekcji.
d. Proszę sprawdzić czy wysokość montażu odpowiada wysokości podanej w instrukcji.
e. Sprawdź, czy orientacja ruchu jest prawidłowa.

Czujnik nie może automatycznie zamknąć obciążenia:
A. Sprawdź, czy w polach detekcyjnych pojawiają się ciągłe sygnały.
B. Sprawdź, czy ustawienie czasu jest ustawione na najdłuższy.
C. Sprawdź, czy moc jest zgodna z instrukcją.
D. Sprawdź, czy zmiana temperatury wyraźnie zbliża się do czujnika, np. klimatyzacja, centralne ogrzewanie itp



·W przypadku używania w różnych środowiskach nie należy ustawiać czułości na najwyższą.
Ponieważ może to łatwo doprowadzić do nieprawidłowego działania.
●Proszę potwierdzić, że instalacja jest profesjonalna.
●Proszę odłączyć zasilanie przed instalacją i demontażem.
●Upewnij się, że ze względów bezpieczeństwa odłączyłeś zasilanie.
●Niewłaściwa obsługa spowodowała straty, producent nie ponosi żadnej odpowiedzialności.
Zależy nam na promowaniu jakości i niezawodności produktu, jednak wszystkie komponenty elektroniczne mają pewne prawdopodobieństwo, że staną się nieskuteczne, co spowoduje pewne problemy. Podczas projektowania zwróciliśmy uwagę na zbędne projekty i przyjęliśmy limity bezpieczeństwa, aby uniknąć jakichkolwiek problemów. Niniejsza instrukcja bez naszej zgody nie powinna być kopiowana w żadnym innym celu.
