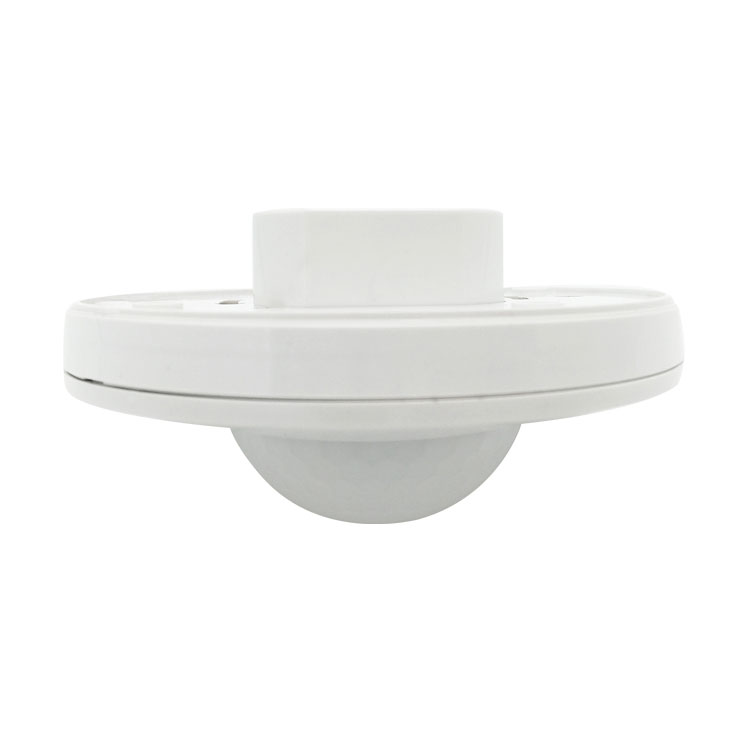

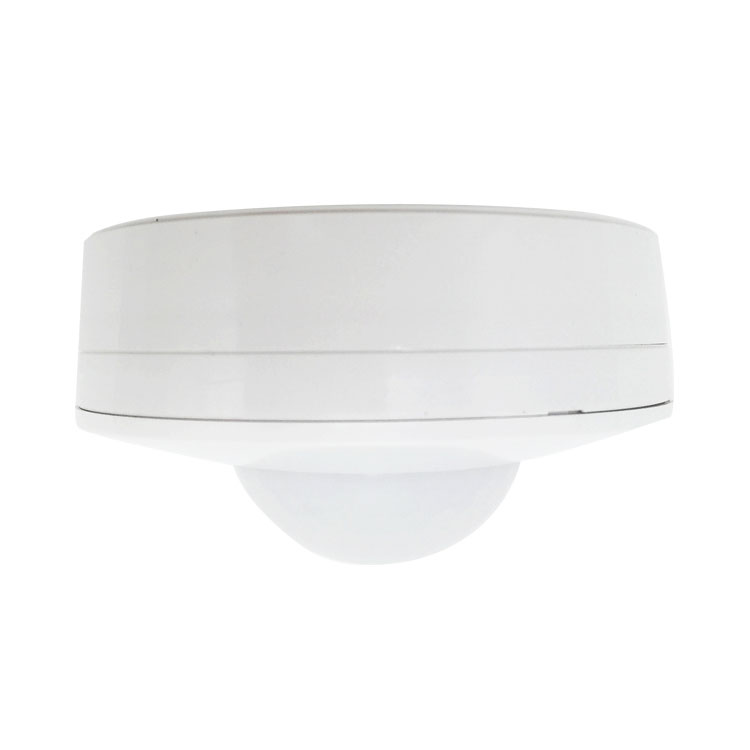

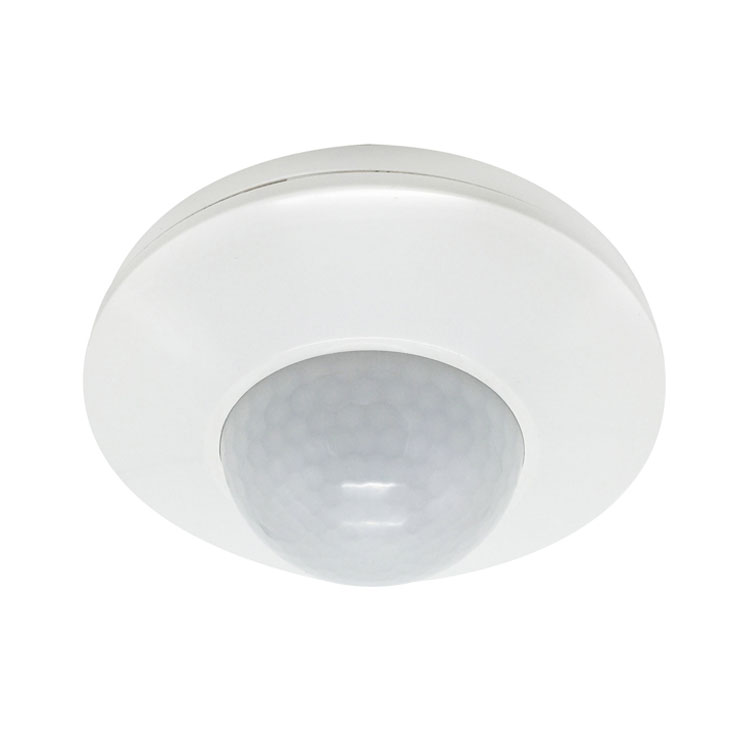

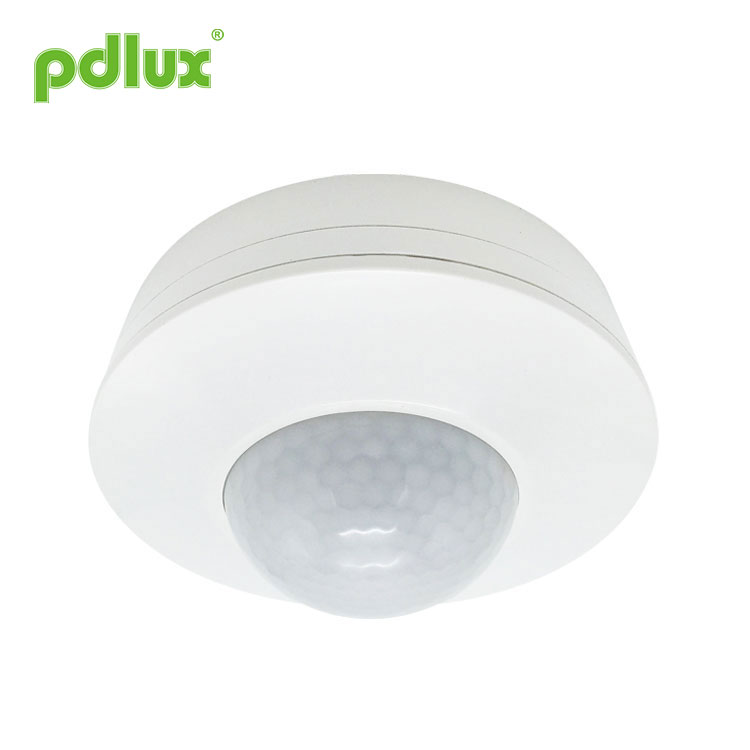

Przełącznik czujnika ruchu PIR do oświetlenia LED

Jako profesjonalny przełącznik czujnika ruchu PIR do produkcji światła LED, możesz mieć pewność, że kupisz przełącznik czujnika ruchu PIR do światła LED z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Model:PD-PIR153

Wyślij zapytanie

Instrukcja czujnika podczerwieni PD-PIR153



Streszczenie
Przełącznik czujnika ruchu PIR do oświetlenia LED to przełącznik czujnika PIR, który wykorzystuje energię podczerwieni pochodzącą od człowieka jako źródło sygnału sterującego i określa, czy światło ma działać, czy nie, oraz automatycznie włącza i wyłącza światło. Po wejściu w obszar wykrywania złożony i uruchom czujnik, aby zadziałał, światło włącza się; po opuszczeniu pola wykrywania i osiągnięciu czasu ustawiania, światło zgaśnie. Może automatycznie wykryć oświetlenie otoczenia i ustawić i dostosować wartość w zależności od potrzeb. Na przykład światło włączy się i będzie działać, gdy oświetlenie otoczenia spadnie poniżej ustawionej wartości. po przekroczeniu ustawionej wartości lampa przestanie działać. Lampa będzie świecić do momentu upłynięcia opóźnienia w momencie zadziałania czujnika. Po wykryciu stałego sygnału czas zostanie nałożony, a światło będzie włączone w sposób ciągły. Można go zainstalować w pomieszczeniach, na korytarzach i w budynkach użyteczności publicznej.

Dane techniczne
Źródło zasilania: 220-240VAC
Częstotliwość zasilania: 50 Hz
Obciążenie znamionowe: 2000 W Max.wolfram
Maks. 500 W. świetlówka i LED
Ustawienie czasu: impuls, 10 sekund ~ 20 minut
(regulacja ręcznie/za pomocą pilota na podczerwień)
Zasięg wykrywania: maks. 2-8 m. (promienie) (montaż na suficie)
(regulacja ręcznie/za pomocą pilota na podczerwień)
Kąt detekcji: 360o (montaż na suficie)
Sterowanie światłem: <10LUX ~ 2000LUX
(regulacja ręcznie/za pomocą pilota na podczerwień)
Wysokość montażu: 2 ~ 4 m
Stopień ochrony: IP55
Pobór mocy: roboczy 0,5 W
Prędkość ruchu wyczucia: 0,6 ~ 1,5 m/s
Temperatura pracy: -10°C~+40°C
Wilgotność robocza: <93%RH


Funkcjonować
Potrafi rozpoznać dzień i noc: sterowanie oświetleniem można dowolnie regulować, gdy działa. Może pracować w dzień i w nocy po ustawieniu na pozycję „słońce” (max); ale może działać tylko przy sterowaniu światłem mniejszym niż 10 luksów, gdy jest ustawiony w pozycji „księżyc” (min). Jeśli chodzi o wzór regulacji, proszę zapoznać się ze wzorem testowym.

Potencjometr regulacji światła (LUX): przekręć pokrętło w prawo, aby zwiększyć jego wartość; przeciwnie do ruchu wskazówek zegara, aby zmniejszyć jego wartość.

Regulowane opóźnienie czasu pracy: długość czasu opóźnienia można ustawić samodzielnie w zależności od potrzeb użytkowników, można ustawić w zakresie od 10 sekund (obrót w lewo po oddzwonieniu) do 20 minut (dokładnie) zakresu obrotu w prawo, w celu wykrycia sygnał mobilny przed upływem tego czasu ulegnie odmierzeniu, zaleca się ustawienie zasięgu detekcji lub wybranie najkrótszego czasu metodą walk test. Gdy czas należy ustawić na najmniejszy (), w tryb „impulsowy”.

Opóźnienie czasowe może być dodawane w sposób ciągły: gdy otrzyma drugi sygnał indukcyjny po pierwszym, obliczy czas jeszcze raz na podstawie pozostałej części pierwszego podstawowego opóźnienia czasowego. (Ustaw czas)
Odległość indukcji produktów jest regulowana.
Produkty z pilotem.
Instalacja produktu obsługuje instalację wbudowaną i normalną instalację z pokrywą dolną.

Informacje o czujniku


(1) Ustawienie kontroli oświetlenia
Gdy obrót w kierunku przeciwnym do ruchu wskazówek zegara dobiegnie końca, natężenie oświetlenia roboczego wynosi około 10 LUX, a natężenie oświetlenia roboczego wynosi około 2000 LUX przy obrocie w kierunku zgodnym z ruchem wskazówek zegara. Podczas przeprowadzania testu w ciągu dnia lub regulacji obszaru detekcji pokrętło to należy obrócić całkowicie w kierunku przeciwnym do ruchu wskazówek zegara.
(2)Ustawienie czasu
Obrót w kierunku zgodnym z ruchem wskazówek zegara wzrasta, obrót w kierunku przeciwnym do ruchu wskazówek zegara maleje. Po ustawieniu na maksimum czas opóźnienia wynosi 20 minut. Kiedy jest ustawiony na minimum (‹), jest to tryb skoku błysku. W trybie skoku błysku, jeśli chcesz dostosować się do trybu krótkiego czasu, przekręć pokrętło jeden raz w prawo, a wskaźnik LED zamiga trzy razy. Zaleca się wybranie najkrótszego czasu podczas dostosowywania zasięgu detekcji lub testu chodzenia.
Uwaga: po wyłączeniu lampy należy odczekać około 3 sekundy, zanim ponownie wykryje sygnał. Lampka zaświeci się dopiero po wykryciu sygnału po upływie tego czasu.


Prawidłowe wykorzystanie regulacji opóźnienia: Służy do regulacji czasu opóźnienia od zapalenia czujnika do automatycznego wygaszenia światła po wykryciu ruchu ciała człowieka. Użytkownicy mogą dostosować je do rzeczywistych potrzeb. Ponieważ produkty wykrywające podczerwień mają funkcję ciągłego wykrywania, w skrócie, czujnik wykryje w dowolnym momencie przed upływem czasu opóźnienia, system dokona ponownego pomiaru czasu, o ile w zasięgu wykrywania będą aktywne osoby, światło nie zgaśnie. Dlatego też użytkownikom zaleca się maksymalne skrócenie czasu opóźnienia w celu uzyskania oszczędności energii.


(1)Ustawienie zakresu wykrywania (czułość)
Gdy pokrętło jest obracane w kierunku zgodnym z ruchem wskazówek zegara, odległość wykrywania zwiększa się, a odległość wykrywania zmniejsza się, gdy pokrętło jest obracane w kierunku przeciwnym do ruchu wskazówek zegara. Po zakończeniu obrotu w kierunku przeciwnym do ruchu wskazówek zegara odległość wykrywania jest najmniejsza (promień prawie 2 metry), a odległość wykrywania jest najdłuższa przy obrocie w kierunku zgodnym z ruchem wskazówek zegara (promień prawie 8 metrów).


UWAGA:Podczas korzystania z tego produktu dostosuj czułość do odpowiedniej pozycji, której potrzebujesz. Nie ustawiaj czułości na maksimum, aby uniknąć normalnego działania produktu spowodowanego nieprawidłowym ruchem. Ponieważ czułość jest zbyt wysoka, łatwo wykryć nieprawidłowy ruch wiatr wiejący liście i zasłony, małe zwierzęta oraz nieprawidłowy ruch spowodowany zakłóceniami sieci energetycznej i sprzętu elektrycznego. Wszystkie te prowadzą, produkt nie działa normalnie! Jeśli produkt nie działa normalnie, spróbuj odpowiednio obniżyć czułość, a następnie przetestuj go.


Schemat połączeń
Instalacja zgodnie z dostarczonym schematem połączeń (po prawej)

Funkcja strony R: ręczne wyzwalanie funkcji indukcji.










Instrukcja instalacji
(1) Przed instalacją wyłącz zasilanie;
(2) Otwórz górną pokrywę za pomocą śrubokręta i zdejmij ją.
Odkręcić śruby mocujące korpus czujnika i dolną pokrywę;
(3) Zamontuj dolną pokrywę (np. 1) w wybranej pozycji;
(4) Podłączyć zasilanie i obciążenie do zacisku czujnika zgodnie ze schematem połączeń;
(5) Korpus czujnika jest przymocowany do dolnej pokrywy (np. 2);
(6) Przymocuj górną pokrywę do czujnika (np. 3) i zakończ montaż


Notatka
Powinien być instalowany przez elektryka lub doświadczoną osobę.
Unikaj instalowania go na niespokojnych obiektach.
Przed oknem detekcji nie powinny znajdować się żadne przeszkody ani poruszające się obiekty wpływające na detekcję.
Unikaj instalowania go w pobliżu stref zmian temperatury powietrza, takich jak klimatyzacja, centralne ogrzewanie itp.
Ze względu na swoje bezpieczeństwo nie otwieraj pokrywy, gdy po montażu znajdziesz zaczep.
Jeśli istnieje różnica między produktem a instrukcją, należy odnieść się głównie do produktu.

Jakiś problem i sposób na rozwiązanie
Obciążenie nie działa:
A. Sprawdź, czy podłączenie zasilania i obciążenia jest prawidłowe.
B. Sprawdź, czy obciążenie jest dobre.
C. Sprawdź, czy lampa świetlna przyspiesza po wykryciu.
D. Sprawdź, czy światło robocze odpowiada sterowaniu oświetleniem.

Czułość jest słaba:
A. Sprawdź, czy przed oknem detekcji nie ma przeszkód mogących mieć wpływ na odbiór sygnałów.
B. Sprawdź, czy temperatura otoczenia nie jest zbyt wysoka.
C. Proszę sprawdzić czy źródło sygnału znajduje się w polach detekcji.
D. Proszę sprawdzić czy wysokość montażu odpowiada wysokości podanej w instrukcji.
mi. Sprawdź, czy orientacja ruchu jest prawidłowa.

Czujnik nie może automatycznie zamknąć obciążenia:
A. Sprawdź, czy w polach detekcji występują ciągłe sygnały.
B. Sprawdź, czy ustawienie czasu jest ustawione na najdłuższy.
C. Sprawdź, czy moc jest zgodna z instrukcją.
D. Sprawdź, czy zmiana temperatury wyraźnie zbliża się do czujnika, np. klimatyzacja, centralne ogrzewanie itp.

● Proszę potwierdzić instalację wstępną.
● Ze względów bezpieczeństwa należy odłączyć zasilanie przed instalacją i demontażem.
● Za jakiekolwiek straty spowodowane niewłaściwą obsługą producent nie ponosi żadnej odpowiedzialności.

Zależy nam na promowaniu jakości i niezawodności produktów, jednak wszystkie elementy elektroniczne mają pewne prawdopodobieństwo, że staną się nieskuteczne, co może powodować pewne problemy. Podczas projektowania zwróciliśmy uwagę na zbędne projekty i przyjęliśmy kwoty bezpieczeństwa, aby uniknąć jakichkolwiek problemów.
Niniejsza instrukcja bez naszej zgody nie może być kopiowana w żadnym innym celu.
